ねじプラグのメーカー13社一覧や企業ランキングを掲載中！ねじプラグ関連企業の2025年7月注目ランキングは1位:株式会社互省製作所、2位:株式会社豊川製作所、3位:株式会社八幡ねじとなっています。 ねじプラグの概要、用途、原理もチェック！
ねじプラグ (英: Screw plugs) とは、自動車用でオイル排出用穴などの栓 (プラグ) に使用する部品です。
一般的にねじプラグは、「ドレンプラグ」や「ドレンボルト」とも呼ばれています。プラグという名称ですが、ガソリンエンジン点火用のスパークプラグではありません。
ねじプラグの名称そのものは、JIS規格で規定されている「自動車部品-ねじプラグ」です。ねじ込み式管継手のプラグを略して「ねじプラグ」と呼ぶ場合もあります。しかし、ここでは前述のJIS規格で規定されている方で説明します。
77 点の製品がみつかりました
77 点の製品
大関ジョイテック株式会社
160人以上が見ています

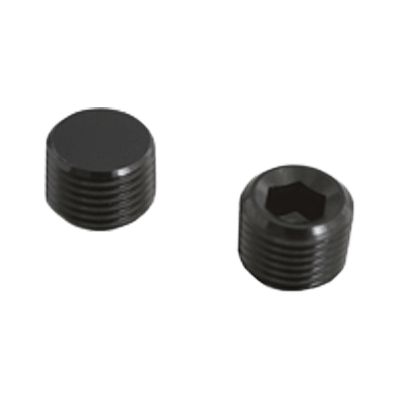

互省製作所製、六角穴付きテーパねじプラグ。信頼に培われた高圧（高気密）対応テーパプラグ。 ■ねじ・締結製品のことなら、大関ジョイ...
株式会社築地製作所
1600人以上が見ています
最新の閲覧: 16時間前
返信の比較的早い企業
4.8 会社レビュー
100.0% 返答率
24.3時間 返答時間
※32A以上のHEXは八角形です。
7種類の品番
株式会社築地製作所
780人以上が見ています
最新の閲覧: 20時間前
返信の比較的早い企業
4.8 会社レビュー
100.0% 返答率
24.3時間 返答時間
※四角プラグもあります。
4種類の品番
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■仕様 ・材質：構造用合金鋼 ・硬度：32～42 HRC ・表面処理：黒色酸化被膜 ・おねじ：7/8 PTF ■参考 めねじ：ANSI B1.20.3
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
50人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置の違いで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパーめ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
互省製プラグは、浮き型タイプ (JISタイプ) と言われているものでJISB0203で規定され、PTまたはPSめねじにねじ込んだ時、その大端面が取...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
GM型プラグは、互省製作所製レベルシールドタイプ (面一型) で、プラグをJISB0203でPTめねじ (管用テーパーねじ) に、ねじ込んだ時、そ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・GD型プラグはANS1、B2.2に規定されているアメリカ標準ドライシール管用ねじ (NPTF) に準じた基準径位置を持った一般ドライシー...
株式会社丸栄産業
50人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・GDL型プラグは、互省製作所が開発したレベルシールドタイプ (面一型) のもので、プラグをアメリカ標準ドライシール管用ねじ (NP...
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
シール剤としてシールテープに代わり、特殊ナイロンを融着加工したテーパねじプラグです。 ■特長 ・高い耐圧性能 ・シールテープ巻き不...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・μプラグ (GPM1/32) は新しいねじ基本を持ったテーパねじプラグです。 ・小さくてもGoshoのプラグは高圧で使用しても安心です。
株式会社丸栄産業
40人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 沈みタイプの配管用テーパスクリュープラグです。 ■用途 ・油圧機器 ・空圧機器 ・一般産業機械など
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 沈みタイプの配管用テーパスクリュープラグです。 ■用途 ・油圧機器 ・空圧機器 ・一般産業機械など
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・沈みタイプの配管用テーパスクリュープラグです。 ・SFT-PS、SFTS-PSはシールテープやシール剤が不要なプレコートシールタイプ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・SUS316、SUS316Lは、ステンレス鋼のなかでも特に、耐食性の良いステンレス鋼です。 ・SUS316に対して、「L」はローカーボンを表...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
NPT規格の六角穴付テーパプラグの沈みタイプです。
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグ：管用テーパーめ...
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
NPTねじ用の六角穴付テーパプラグの沈みタイプです。 ※NPTとPTではネジ山角度が異なります。 ■材質 ・SUS316は、オーステナイト系ステ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
ステンレス鋼なので耐食性、耐熱性に優れています。 ■特徴 GM型プラグは、互省製作所製レベルシールドタイプ (面一型) で、プラグをJIS...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
ステンレス鋼なので耐食性、耐熱性に優れています。 ■特徴 GDL型プラグは、互省製作所が開発したレベルシールドタイプ (面一型) のもの...
株式会社丸栄産業
30人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 NPTねじ用の六角穴付テーパプラグの沈みタイプです。 ※NPTとPTではネジ山角度が異なります。
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 NPT規格の六角穴付テーパプラグの沈みタイプです。 ※NPTとPTではネジ山角度が異なります。
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス 六角穴付きテーパねじプラグ (沈み) の左ねじです。 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・六角穴...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
SUS316 (SUS316L) の六角穴付テーパプラグの浮きタイプです。浮き型のプラグは、管用テーパーめねじにねじ込んでシールします。そのとき...
株式会社丸栄産業
20人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 プラグは、浮き型タイプ (JISタイプ) といわれているもので、JISB0203で規定されPTまたはPSめねじにねじ込んだとき、その大端面が...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 GM型プラグは、Goshoが開発したレベルシールタイプ (面一型) で、プラグをJISB0203でPTめねじ (管用テーパねじ) にねじ込んだとき...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
ステンレス鋼なので耐食性、耐熱性に優れています。 ■特徴 互省製プラグは、浮き型タイプ (JISタイプ) と言われているもので、JISB0203...
株式会社丸栄産業
40人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
ステンレス鋼なので耐食性、耐熱性に優れています。 ■特徴 GD型プラグはANS1、B2.2に規定されているアメリカ標準ドライシール管用ねじ ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・四角頭付きテーパねじプラグ ・四角頭付テーパープラグは、頭部分が四角...
株式会社丸栄産業
20人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・ステンレス鋼なので耐食性、耐熱性に優れています。 ・四角頭付きテーパねじプラグ ・四角頭付テーパープラグは、頭部分が四角...
株式会社丸栄産業
20人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・左ねじタイプとなります。 ・四角頭付テーパープラグは、頭部分が四角状となっており、スパナ、モンキ等で管用テーパーめねじに...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
SUS316Lは耐食性の良いステンレス鋼です。SUS316LのLはローカーボンを表し炭素の量を低くすることで加工し易くした鋼で、磁性はありませ...
株式会社丸栄産業
40人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・沈みタイプの配管用テーパスクリュープラグです。 ・SFT-PS、SFTS-PSはシールテープやシール剤が不要なプレコートシールタイプ...
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・沈みタイプの配管用テーパスクリュープラグです。 ・SFT-PS、SFTS-PSはシールテープやシール剤が不要なプレコートシールタイプ...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特徴 ・六角穴付テーパープラグには、基準径の位置のちがいで沈み型と浮き型にタイプが分類されます。 ・沈み型プラグは、管用テーパー...
株式会社丸栄産業
30人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
こちらの商品は黄銅 六角穴付テーパねじプラグ (浮き) です。
株式会社丸栄産業
20人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・PEEKは物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。 ・すぐれた耐薬品性。濃硫酸・濃硝...
株式会社丸栄産業
50人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■特長 ・PEEKは物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。 ・すぐれた耐薬品性。濃硫酸・濃硝...
株式会社山崎
120人以上が見ています
最新の閲覧: 22時間前
返信の比較的早い企業
4.5 会社レビュー
100.0% 返答率
30.7時間 返答時間
ねじプラグ (英: Screw plugs) とは、自動車用でオイル排出用穴などの栓 (プラグ) に使用する部品です。
一般的にねじプラグは、「ドレンプラグ」や「ドレンボルト」とも呼ばれています。プラグという名称ですが、ガソリンエンジン点火用のスパークプラグではありません。
ねじプラグの名称そのものは、JIS規格で規定されている「自動車部品-ねじプラグ」です。ねじ込み式管継手のプラグを略して「ねじプラグ」と呼ぶ場合もあります。しかし、ここでは前述のJIS規格で規定されている方で説明します。
図1. ねじプラグの使用例
ねじプラグは図1のように、自動車用の部品でエンジンや各種ギアボックス内のオイル (潤滑油) の排出用穴の栓 (プラグ) や、その他液体状のものを排出させる穴の栓として使用する部品です。例として、エンジンや各種ギアボックスハウジングの側面や底部には、オイル排出用穴にねじ加工が施されていて、その穴にねじプラグをねじ込み封止します。
ねじプラグの役割は、ねじ込み式管継手のプラグと同様で、めねじ加工されている排出口などに、ねじプラグをねじ込み封止することです。しかし、おねじとめねじの噛み合いの隙間からの漏洩を防止することが必要です。漏洩防止方法はねじの種類により異なり、ねじプラグの種類の項で説明します。
なお、ねじプラグに使用されているねじの種類は、下記の3種類です。
|
ねじの種類 |
適用規格 |
|
管用テーパねじ |
JIS B0203 |
|
メートル並目ねじ |
JIS B0205 |
|
メートル細目ねじ |
JIS B0207 |
図2. ねじプラグの種類と形状
ねじプラグの種類は、ねじの種類、頭部の形状によって下記のとおりに分けられます。
|
種類 |
ねじの種類 |
頭部の形状による種類 |
|
|
1種 |
A形 |
管用テーパねじ |
四角頭 |
|
B1形 |
六角穴付き |
||
|
B2形 |
四角穴付き |
||
|
C形 |
六角頭 |
||
|
2種 |
A形 |
メートル並目ねじ、メートル細目ねじ |
六角頭 |
|
B形 |
つば付き六角頭 |
||
|
C形 |
つば付き六角穴付き |
||
1種のB1形、B2形は、六角頭のような頭部が無く、ねじ軸に六角または四角穴があけられていて、取り付け部表面から、頭部の突き出しせずに取り付けができます。六角もしくは四角のL形レンチなどで、狭い場所での作業が可能です。
その他の種類は、四角頭もしくは六角頭の頭部が取り付け部表面から突き出します。
図3. ねじプラグの先端形状
ねじプラグは、ねじ先の形状が平坦のものと、外径が少し細くなっているパイロット形状のものがあり、ストレート形とテーパ形 (管用テーパねじの場合のみ) があります。
図4. ねじプラグの種類と漏洩防止方法
1種の管用テーパねじの場合は、ねじプラグのおねじ周囲にシールテープを巻き付け、ハウジングなどのめねじに側にねじ込み、ねじ間の隙間が密着し封止します。
2種のメートル並目・細目ねじの場合は、ねじプラグの座面とハウジング面との間にガスケットを挟み込み、ねじプラグをハウジングなどの目ねじ側にねじ込み、座面を密着させて封止します。このガスケットは、JIS D2101の附属書 表3 2種のプラグのガスケット形状・寸法に記載されているものです。
下表は、一般的なねじプラグの材質の一覧です。
|
材質 |
適用規格 |
|
|
SWCH10A～12A、SWCH10K～12K、SWCH43K～48K |
冷間圧造炭素鋼 |
JIS G3539 |
|
S10C～S20C、S43C～S48C |
機械構造用炭素鋼鋼材 |
JIS G4051 |
|
C3604 |
銅及び銅合金の棒 |
JIS H3250 |
鋼製の場合は、防錆のためにJIS D0201 自動車部品-電気めっき通則に規定されている、Ep-Fe/Zn5cの表面処理が施されています。
ねじプラグには、JIS規格に規定されていない種類も市販されています。例えば、ねじ先端部分にマグネットが取り付けられているものがあり、オイルタンクやオイルパン内に堆積したスラッジや鉄粉を吸着し、エンジンなどに不純物が流れないようにします。
スラッジとは、オイルやエンジン燃料の燃えカスや錆などの沈殿物です。
上記JIS規格で規定されているねじプラグのサイズは、下記のとおりです。
|
種類 |
ねじのサイズ |
|
|
1種 |
A形 |
R1/8～R1 |
|
B1形、B2形 |
R1/16～R1 |
|
|
C形 |
R1/8～R1/2 |
|
|
2種 |
A形、B形、C形 |
M6～M36 |
