REV(レヴ)/スロッティングツール【UT インサートホルダシリーズ】旋盤・マシニングセンタでキー溝、四角穴、六角穴、スプラインなどの加工
山田マシンツール株式会社

山田マシンツール株式会社の対応状況返信の比較的早い企業

返答率

100.0%

返答時間

15.0時間

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

レヴ スロッティングツール（キーブローチングツール）とはNC旋盤やマシニングセンタ、
スロッター盤などで効率的に溝加工を行うためのツールです。
H7公差を基準とした精度の高い内径キー溝用ツールをはじめとして、
四角穴や六角穴、スプライン溝など様々な加工に対応できます。

従来はスロッター盤や放電加工などの専用機を必要としていたキー溝加工ですが、
NC旋盤やマシニングセンタなどの汎用的な加工設備に工程集約することで、
省力・省人化しつつも高能率な生産プロセスを実現することができます。

レヴはニーズや使用環境に合わせた細やかなラインナップ、
小ロットでの特殊品対応、経験豊富な国内スタッフによる技術相談対応など、
さまざまな側面からのフォローによって工程集約の実現や変量多品種生産への対応をサポートしています。

★導入メリット★
①素早く手軽にキー溝加工
→スロッティングツールは一般的なＮＣ旋盤やマシニングセンタで使用できるツールです。
　取付するホルダも、ごく一般的なサイドロックホルダとなります。

　またレヴ　スロッティングツールは豊富な国内在庫をそろえています。
　必要なタイミングで手軽にキー溝加工の対応ができることがレヴ　スロッティングツールの魅力です。
　また交換式インサートは特別な調整なく誰でも簡単に脱着できる扱いやすいシステムとなっています。

②工程集約で省力化・省人化
→スロッティングツールを使用することで
　キー溝加工やスプライン加工を汎用的なNC旋盤やターニングセンタ、マシニングセンタに工程を取り込めます。
　これらのマシン内で通常のNCプログラムの一部にキー溝加工を組み込めるので、専任のオペレータを配置する必要がありません。
　また旋削やミーリング工程からシームレスに同一機内で加工するため、キー溝加工やスプライン加工のための段取り作業も発生しません。
　このため人手が不足している現場でも、人的負担を抑えて加工対応ができます。

③設備投資効率向上
→スロッター盤やブローチ盤などの専用機を必要としないので、高額な設備投資を行なくともキー溝加工やスプライン加工に対応できます。
　設備投資額だけでなくフロアスペースも大幅に節約できます。
　また専用機用治具などの追加コストもかかりません。

④仕掛在庫の削減
→旋削やミーリング加工と一気通貫でキー溝やスプラインを加工するので、工程間の仕掛在庫が発生しません。
　仕掛在庫の保管スペースや管理の手間を減らすことができます。
　キー溝加工やスプライン加工を外注している場合は納期の大幅な改善にもつながります。

⑤加工精度の向上
→レヴ　スロッティングツールはH7公差クラスのキー溝をはじめとした高い精度のインサートをそろえています。
　また、旋削やミーリングの加工からワンチャックで溝加工を行うため、高い同芯度や位置精度を維持することができます。

型番
この商品には13種類の型番があります

シリーズ
REV(レヴ)/スロッティングツール【UT インサートホルダシリーズ】旋盤・マシニングセンタでキー溝、四角穴、六角穴、スプラインなどの加工

取扱企業
山田マシンツール株式会社

カテゴリ

加工・工作機器

キーシーター

加工・工作機器

切削工具

加工サービス

スロッター加工

この商品に関する問題を報告する

30人以上が見ています

返答率: 100.0%

返答時間: 15.0時間

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

キーシーター注目ランキング

キーシーターの製品242点中、注目ランキング上位6点

半月キー加工・浅い溝加工等に先ムクキーシートカッター G2

株式会社アサヒ工具製作所

1250人以上が見ています

最新の閲覧: 11時間前

REV(レヴ)/スロッティングツール　【IN インサートシリーズ】　旋盤・マシニングセンタでキー溝、四角穴、六角穴、スプラインなどの加工

山田マシンツール株式会社

1060人以上が見ています

最新の閲覧: 6分前

キー溝加工機用ブローチ

宝機械工業株式会社

750人以上が見ています

最新の閲覧: 5時間前

キー溝盤用カッター

宝機械工業株式会社

630人以上が見ています

最新の閲覧: 2時間前

TK-250NSシリーズ (自動タイプ)

宝機械工業株式会社

590人以上が見ています

最新の閲覧: 6時間前

キー溝盤 TK-150Aシリーズ (自動タイプ)

宝機械工業株式会社

550人以上が見ています

最新の閲覧: 4時間前

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

見積もりの使い方

キーシーター注目ランキング (対応の早い企業)

返答時間が24時間以内の企業の中での注目ランキング

REV(レヴ)/スロッティングツール　【IN インサートシリーズ】　旋盤・マシニングセンタでキー溝、四角穴、六角穴、スプラインなどの加工

山田マシンツール株式会社

1060人以上が見ています

最新の閲覧: 6分前

返答時間: 15.00時間

キーマシン用カッター FC-2型超硬Cカッター

株式会社フキ

5.0 企業レビュー

230人以上が見ています

最新の閲覧: 10時間前

返答時間: 22.53時間

キーマシン用カッターカッターNo.1

株式会社フキ

5.0 企業レビュー

170人以上が見ています

返答時間: 22.53時間

キーマシン用カッターガイドNo.1

株式会社フキ

5.0 企業レビュー

160人以上が見ています

最新の閲覧: 21時間前

返答時間: 22.53時間

キーマシン用カッター FC-31型超硬Wカッター

株式会社フキ

5.0 企業レビュー

160人以上が見ています

最新の閲覧: 4時間前

返答時間: 22.53時間

キーマシン用カッター FC-2 (19) 型棒カッター (L)

株式会社フキ

5.0 企業レビュー

160人以上が見ています

返答時間: 22.53時間

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

見積もりの使い方

REV(レヴ)/スロッティングツール【UT インサートホルダシリーズ】旋盤・マシニングセンタでキー溝、四角穴、六角穴、スプラインなどの加工品番13件

フィルター

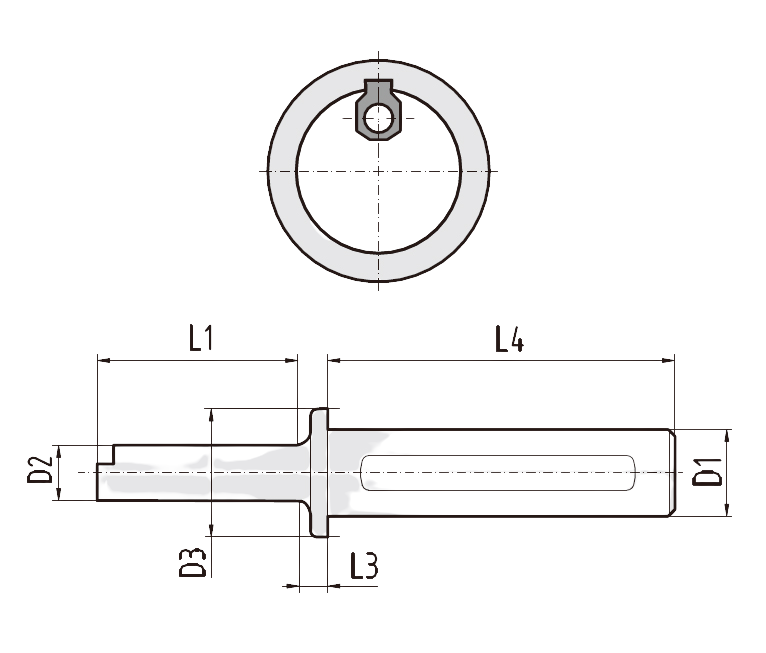

品番	価格 (税抜)	L1=有効長 25 30 34.5 40	L3 5 9	L4= シャンク長 40 50 90 100	D1= シャンク径 16 20 25 32	D2 6 8	D3 24 30 37	対応インサート IN 24 IN-02 IN-03	最小穴径（φ） 7 8.7	インサート固定ねじ VN-1	レンチサイズ T08	アライメントプレート PN-0 PN-1	偏芯ブッシュ - B-32 B-40, B-50
REV(レヴ)/スロッティングツール	要見積もり
UT-02-16	要見積もり	25	5	40	16	6	24	IN-02	7	VN-1	T08	PN-0	-
UT-02-20	要見積もり	25	5	50	20	6	24	IN-02	7	VN-1	T08	PN-0	-
UT-02-25	要見積もり	25	9	90	25	6	30	IN-02	7	VN-1	T08	PN-0	B-32
UT-02-25-L	要見積もり	34.5	9	90	25	6	30	IN-02	7	VN-1	T08	PN-0	B-32
UT-02-32	要見積もり	25	9	100	32	6	37	IN-02	7	VN-1	T08	PN-0	B-40, B-50
UT-02-32-L	要見積もり	34.5	9	100	32	6	37	IN-02	7	VN-1	T08	PN-0	B-40, B-50
UT-03-16	要見積もり	30	5	40	16	8	24	24	8.7	VN-1	T08	PN-1	-
UT-03-20	要見積もり	30	5	50	20	8	24	IN-03	8.7	VN-1	T08	PN-1	-
UT-03-25	要見積もり	30	9	90	25	8	30	IN-03	8.7	VN-1	T08	PN-1	B-32
UT-03-25-L	要見積もり	40	9	90	25	8	30	IN-03	8.7	VN-1	T08	PN-1	B-32
UT-03-32	要見積もり	30	9	100	32	8	37	IN-03	8.7	VN-1	T08	PN-1	B-40, B-50
UT-03-32-L	要見積もり	40	9	100	32	8	37	IN-03	8.7	VN-1	T08	PN-1	B-40, B-50
