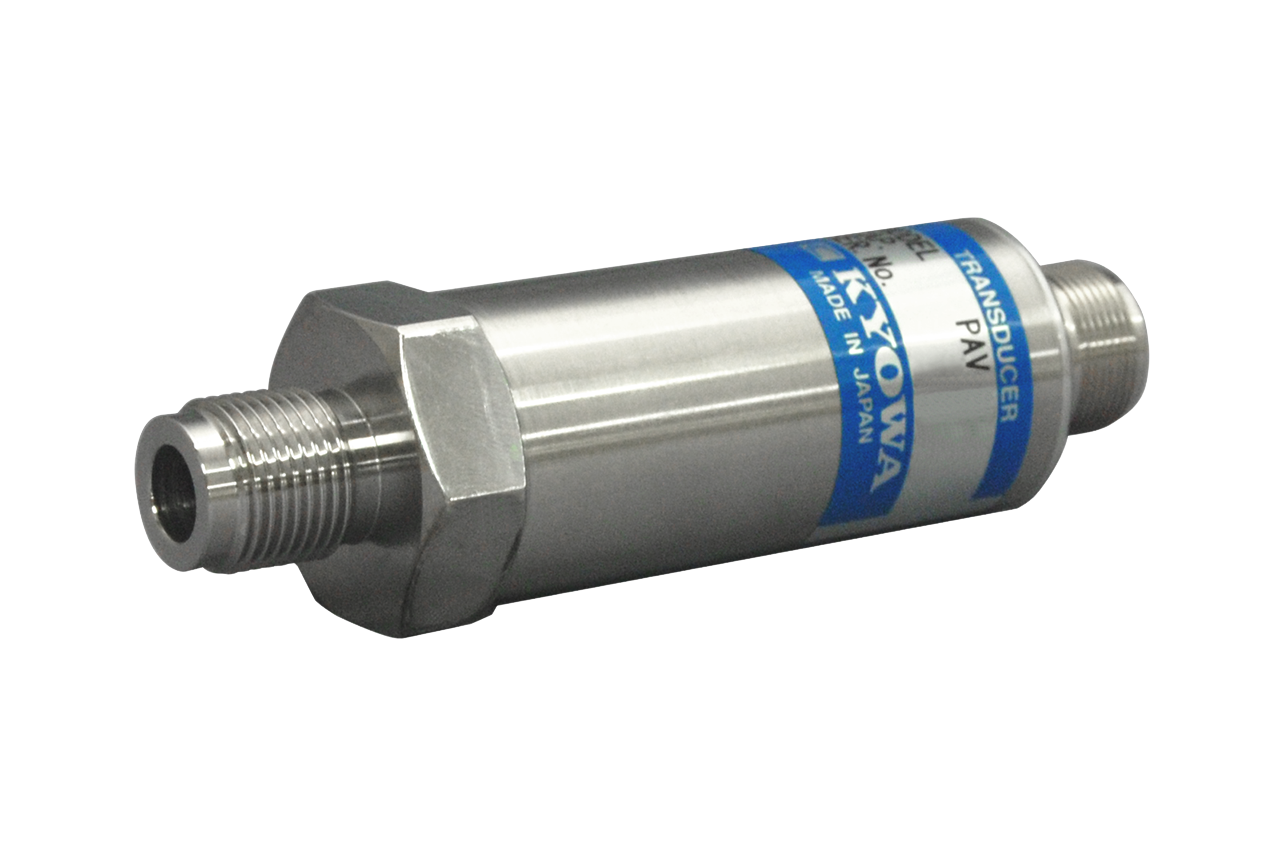

電圧伝送型圧力伝送器 PAV-R | 株式会社共和電業

電圧伝送型圧力伝送器 PAV-R 品番6件

フィルター

品番	価格 (税抜)	定格容量 10MPa 1MPa 20MPa 30MPa 50MPa 5MPa	非直線性	ヒステリシス	出力電圧	許容温度範囲	温度補償範囲	零点の温度影響	出力の温度影響	SN比	負荷抵抗	増幅器のカットオフ周波数	電源	ケーブル	許容過負荷	材質	質量	保護等級	取付ねじ	標準付属品
PAV-100KR ケーブル直出し式 10MPa用	要見積もり	10MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
PAV-10KR ケーブル直出し式 1MPa用	要見積もり	1MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
PAV-200KR ケーブル直出し式 20MPa用	要見積もり	20MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
PAV-300KR ケーブル直出し式 30MPa用	要見積もり	30MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
PAV-500KR ケーブル直出し式 50MPa用	要見積もり	50MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
PAV-50KR ケーブル直出し式 5MPa用	要見積もり	5MPa	±0.2%RO以内	±0.2%RO以内	0~5V	-20~80℃	-20~70℃	±0.03%RO/℃以内	±0.02%/℃以内	50dB以上	1kΩ以上	1kHz (カットオフ点での振幅比-3±1dB)	DC 12V (10.5~15V) ，消費電流30mA以下	0.18mm2，4心シールドビニル3m，外径4.6mm，先端むきだし (シールドは本体に接続されていません)	200%	本体 SUS金属地肌，接液部 SUS630	約200g (ケーブル含まず)	IP52 (JIS C 0920)	G3/8 おねじ	ガスケット (軟銅)
