【トップライト】FCMシリーズ［屋根・天窓］
日昌グラシス株式会社

🏗️ 建築・建設業界用

日昌グラシス株式会社の対応状況返信の早い企業

返答率

100.0%

返答時間

6.1時間

企業レビュー

5.0

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

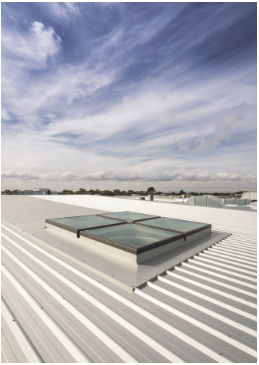

規定寸法の取付下地/屋根材を立上げ、FCMユニットを上から被せて取り付けるだけの簡単施工・高機能製品です。
　※FCMユニット：当社は日本ベルックス株式会社の施工・販売代理店です。

■タイプ、特徴●単窓タイプ

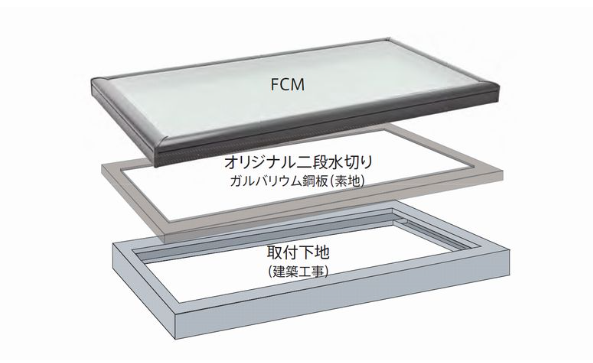

　・規定寸法の取付下地とオリジナル二段水切りの採用
　　 製品寸法を規定寸法化する事でコストダウンを実現しました。
　　 複数個所へ設置する場合でも、下地寸法が規定化されているので施工性が向上します。
　　 下地天端に当社オリジナル二段水切りを設置する事で、止水性と耐火性（30分耐火）を発揮します。
　・優れた施工性
　　 屋根材を立ち上げて、オリジナル二段水切りを設置後に上から被せて取り付けるだけの簡単施工です。

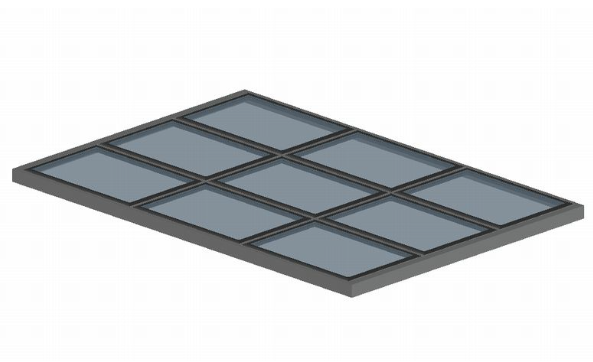

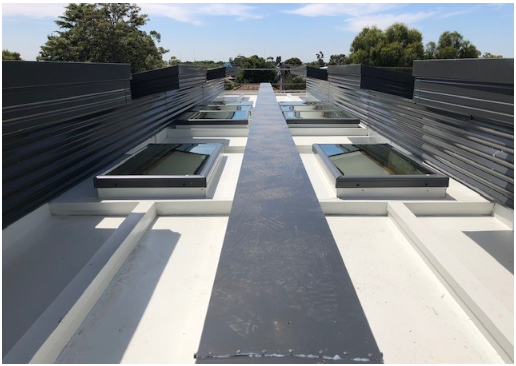

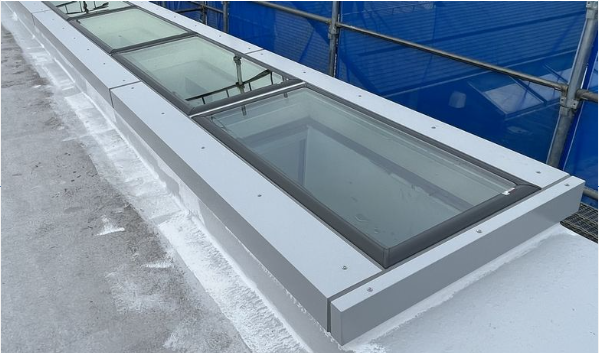

●連窓タイプ（オプション：RC1連窓インセット工法）
　当社トップライトフレーム内にFCMユニットをセットすることで、製品離隔距離を最小寸法（20㎜）にすることが可能な工法です。
　　※RC1連窓インセット工法：日本ベルックス社と日昌グラシス社の共同開発製品となります。
　・連窓タイプのRC1連窓インセット工法とすることで、FCMフレーム離隔距離は、40㎜と《NEW》国内最小寸法20㎜を実現。
　　（単窓タイプ隣接施工ではFCMフレーム離隔距離200㎜となります）
　・連窓タイプはFCMユニット全サイズに対応可能。（RC1フレーム自由設計）
　・FCMフレーム天端寸法=100㎜（目地幅：40㎜）、110㎜（目地幅：20㎜）とフラットな意匠性を実現。
　・FCMフレーム下端がRC1フレーム内に隠蔽され、フレーム下端が外部露出しない雨水浸水リスク低減設計。（止水性向上）
　・FCMフレームとガラス面から浸水した雨水は、RC1フレーム内へ排水可能。（二次排水機能）

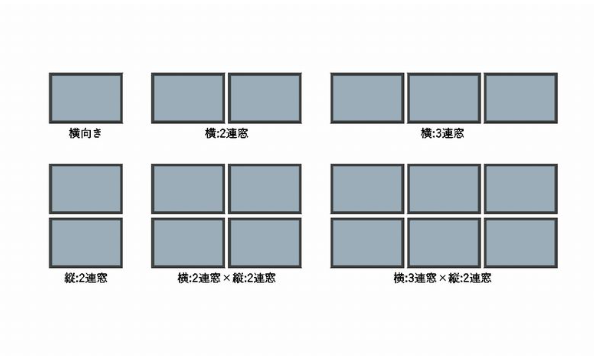

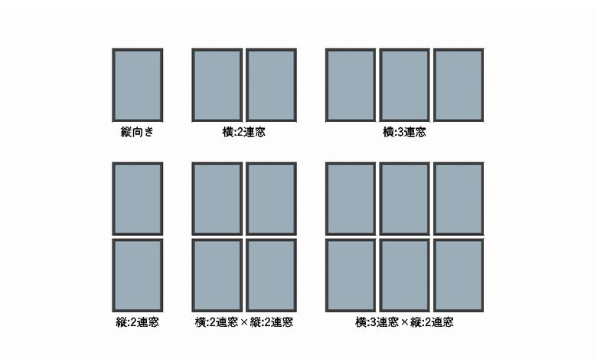

　・横連窓片流れ、縦連窓片流れ、縦横連窓片流れ、棟合わせ（両流れ）を自由に構成可能です。
　・屋根取り合い水切りが屋根開口周囲のみとなり、施工性・止水性が向上。
　　建築コストも削減となり、漏水時の責任範囲も明確になります。

■仕様・ガラス
網入型板ガラスタイプ（0035）
　 外部側ガラス：Low-E強化ガラス 3mm
　 空気層　　　：アルゴンガス封入 8mm
　 内部側ガラス：網入型板ガラス　 6.8mm　※30分耐火
透明合わせガラスタイプ（0004）
　 外部側ガラス：Low-E強化ガラス 3mm
　 空気層　　　：アルゴンガス封入 9mm
　 内部側ガラス：透明合わせガラス 2.5mm+2.5mm（飛散防止中間膜）
・ガラス性能
　ガラス　日射侵入率　（日射熱取得率）　日射除去率
　0035　　29％　　　　　0.29　　　　　　71％　　
　0004　　29％　　　　　0.29　　　　　　71％　　

　ガラス　UVカット率　ガラス熱貫流率　本体熱貫流率
　0035　　　96％　　　　 1.7W／㎡・K　　2.28W／㎡・K
　0004　　　99％　　　　 1.7W／㎡・K　　2.28W／㎡・K

・等級と対応値
　　 耐風圧性能（JIS A 4706）　：　S-6　（平均風速66.9m／s相当）
　　 気密　性能（JIS A 4706）　：　A-4
　　 水密　性能（JIS A 4706）　：　W-5　（最大瞬間風速34.6m／s、降水量240mm／h相当）
　　 断熱　性能（JIS A 4710）　：　H-5　（K=2.33 W／㎡・K以下）

■構成FCMユニット型式構成：　FCM 2222 0035
　　　　　　　　　　　　　　　①　 ②　（①サイズ品番、②ガラス品番）
①サイズ品番
2222：フレーム外寸法　W689mm、H689mm
　　　　　ガラス寸法　W629mm、H629mm
2234：フレーム外寸法　W689mm、H994mm
　　　　　ガラス寸法　W629mm、H934mm
3014：フレーム外寸法　W892mm、H492mm
　　　　　ガラス寸法　W832mm、H432mm
3434：フレーム外寸法　W994mm、H994mm
　　　　　ガラス寸法　W934mm、H934mm
4622：フレーム外寸法　W1299mm、H689mm
　　　　　ガラス寸法　W1239mm、H629mm
4630：フレーム外寸法　W1299mm、H892mm
　　　　　ガラス寸法　W1239mm、H832mm
4646：フレーム外寸法　W1299mm、H1299mm
　　　　　ガラス寸法　W1239mm、H1239mm
※向きを90度変えた場合の長方形タイプ品番は、3422・1430・2246・3046になります。
②ガラス品番
0035：透明強化ガラス3㎜（Low-E）
　　　+アルゴンガス層8㎜+網入型板ガラス6.8㎜
0004：透明強化ガラス3㎜（Low-E）
　　　+アルゴンガス層9㎜+透明合わせガラス2.5㎜
　　　+2.5㎜（飛散防止中間膜）

■価格●材工セット販売品
・設計単価（材工共）400,000円／台～（FCM 3046 0035／1セット）
　※その他のサイズについては、最寄りの営業所までお問い合わせ下さい。
・取付下地、屋根取り合い水切り別途
・当社オリジナル二段水切り含む
・物件状況（遠隔地等）により、価格が変動します。

■オプション・連窓タイプ（RC1連窓インセット工法）
当社トップライトフレーム内にFCMをセットすることで、製品離隔距離を最小寸法（20㎜）にすることが可能な工法です。

■設計、施工上のご注意⒈ 採光面積は、取付下地がC-150×75×20×3.2 (建築工事)の場合となります。
⒉ FCMフレーム最小離隔距離は、200㎜以上必要となります。（単窓タイプ隣接施工の場合）
⒊ 網入り型板ガラス＋ST下地もしくは木枠＋防火オプション採用した場合、平成12年建告第1399号第五(四)への対応「鉄材で補強された網入りガラス」例示仕様となります。
⒋ 耐火・準耐火への運用判断は、各地域の行政/申請機関にご相談下さい。
⒌ ガラス仕様の変更は出来ません。
⒍ 緩勾配屋根への設置の際にはガラス面からFCMフレームまでの高さの分、ガラス面に水の溜まる場合があります。下地(建築工事)自体に勾配を設けた傾斜付工法のご提案も可能です。
⒎ 取付下地厚みは3.2㎜以上を推奨します (固定ビスがドリリングビスのため)
⒏ 一定数量の在庫品は保有しておりますが、追加輸入が必要な際は納期確認が必要となります。

■関連法規・耐火構造の構造方法を定める件（30分耐火の屋根材）
　平成12年建設省告示 第1399号
　（最終改正）令和3年6月21日　国土交通省告示　第546号
・不燃材料を定める件
　平成12年建設省告示 第1400号
　（最終改正）令和4年5月31日　国土交通省告示　第599号
