Jスプリング JAシリーズ-株式会社東京発条製作所

JA-1 | Jスプリング JAシリーズ
株式会社東京発条製作所

株式会社東京発条製作所の対応状況 返信の比較的早い企業

返答率

100.0%

返答時間

16.5時間

全型番で同じ値の指標

タイプ

座付き・研磨無し

防錆処理

無し

材料

ばね用シリコンクロム鋼SUS304-WPB

使用温度

290℃以下

線径 (mm)

0.20

外径 (mm)

2.0

内径 (mm)

{1.60}

総巻数 (回)

{7.75}

自由長 (mm)

5.0

ばね定数 (N/mm)

0.41

ばね定数 (kgf/mm)

{0.042}

使用たわみ (mm)

2.4

使用荷重 (N)

{0.98}

許容差 外径 14mm以下

±0.3mm

許容差 外径 16mm以上

±2.0%

許容差 内径

参考値

許容差 自由長

参考値

荷重

参考値

巻き方向

右

1パック

20個入り

この製品について

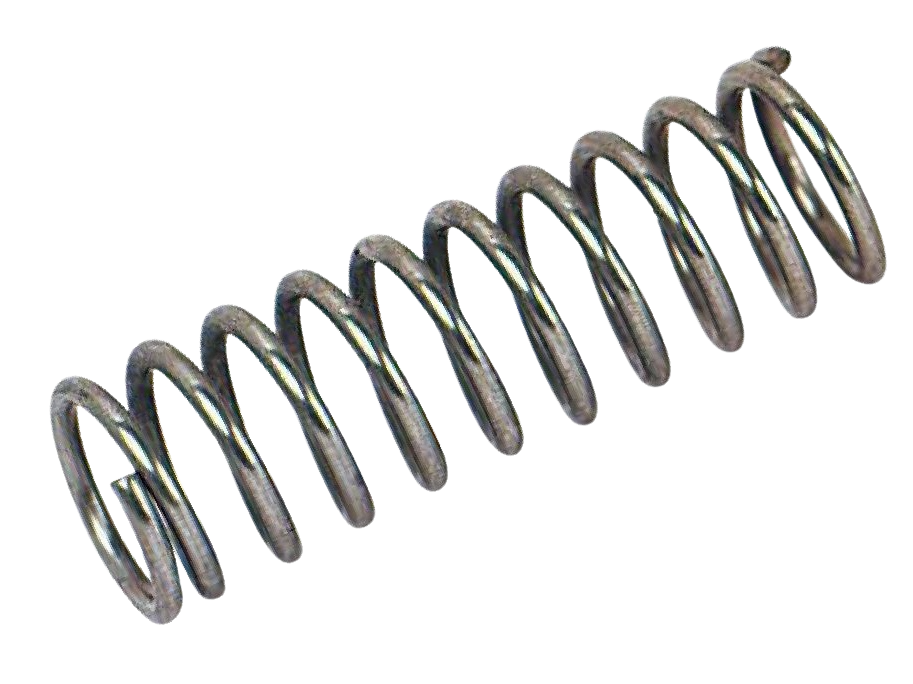

材料にステンレス鋼線 (SUS304-WPB) を用いた丸線コイルばねです。規格は圧縮コイルばね (JA) と引張コイルばね (JB) があります。線経は0.2～1.6mmです。

■製品を安全にご利用いただくために

ばねの取り付け・ご使用の際には、必ず以下の事項をお守りください。表示と意味は、以下のようになっています。

■警告

お守りいただけない場合、ばねが折損・飛散することにより、作業者に人的損傷を及ぼすなど甚大な事故を引き起こす恐れがあります。

■注意

お守りいただけない場合、ばね及びその周辺の器物に物的損害を引き起こす恐れがあります。

■参考

製品を使用するにあたり、ご理解いただきたい事項。 ばねの取り扱い・使用方法と注意点

■警告

製品規格の確認 ばねの取り付け・ご使用の前に、設計上の仕様と取り付ける製品規格を十分に確認してください。特に、ISO規格の製品と「強力ばね」は、識別色・ばね特性が全く異なりますのでご注意ください。 注意

■設置部分の補強

ばねは硬い鋼で出来ているため、特性上、ばねを加圧する部分・受ける部分に摩耗により削り込みを起こす場合があります。ご使用上不都合がある場合は、設置部の保護・補強等の対策をお願いします。

■定期点検

ばねは使用頻度が進むにつれてへたりが生じますので、必要に応じて交換を行ってください。錆を防ぐため、常に適度な防錆油が塗られているよう点検・管理を行ってください。特に「塗装無し、LR、MR、その他のばね (防錆処理指定の無い。) 」については、アニオン電着塗装がされておりませんので、発錆しやすくなっておりますので注意してください。

■保管

ばねの保管時は高温・多湿を避け、ばねは取扱者以外が触れないような安全な場所に保管してください。

■廃棄

東発の標準ばねシリーズは低合金鋼 (ばね用シリコンクロム鋼、ピアノ線、ばね用ステンレス線) ですので、廃棄は通常の金属廃棄物として処理できます。材料、塗料はRoHS指定に対応しております。

  • 型番

    JA-1

この製品を共有する


260人以上が見ています

最新の閲覧: 19時間前

返答率: 100.0%

返答時間: 16.5時間

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

Jスプリング JAシリーズ JA-1の性能表

商品画像 価格 (税抜) タイプ 防錆処理 材料 使用温度 線径 (mm) 外径 (mm) 内径 (mm) 総巻数 (回) 自由長 (mm) ばね定数 (N/mm) ばね定数 (kgf/mm) 使用たわみ (mm) 使用荷重 (N) 許容差 外径 14mm以下 許容差 外径 16mm以上 許容差 内径 許容差 自由長 荷重 巻き方向 1パック
Jスプリング JAシリーズ-品番-JA-1 要見積もり 座付き・研磨無し 無し ばね用シリコンクロム鋼SUS304-WPB 290℃以下 0.20 2.0 {1.60} {7.75} 5.0 0.41 {0.042} 2.4 {0.98} ±0.3mm ±2.0% 参考値 参考値 参考値 右 20個入り
