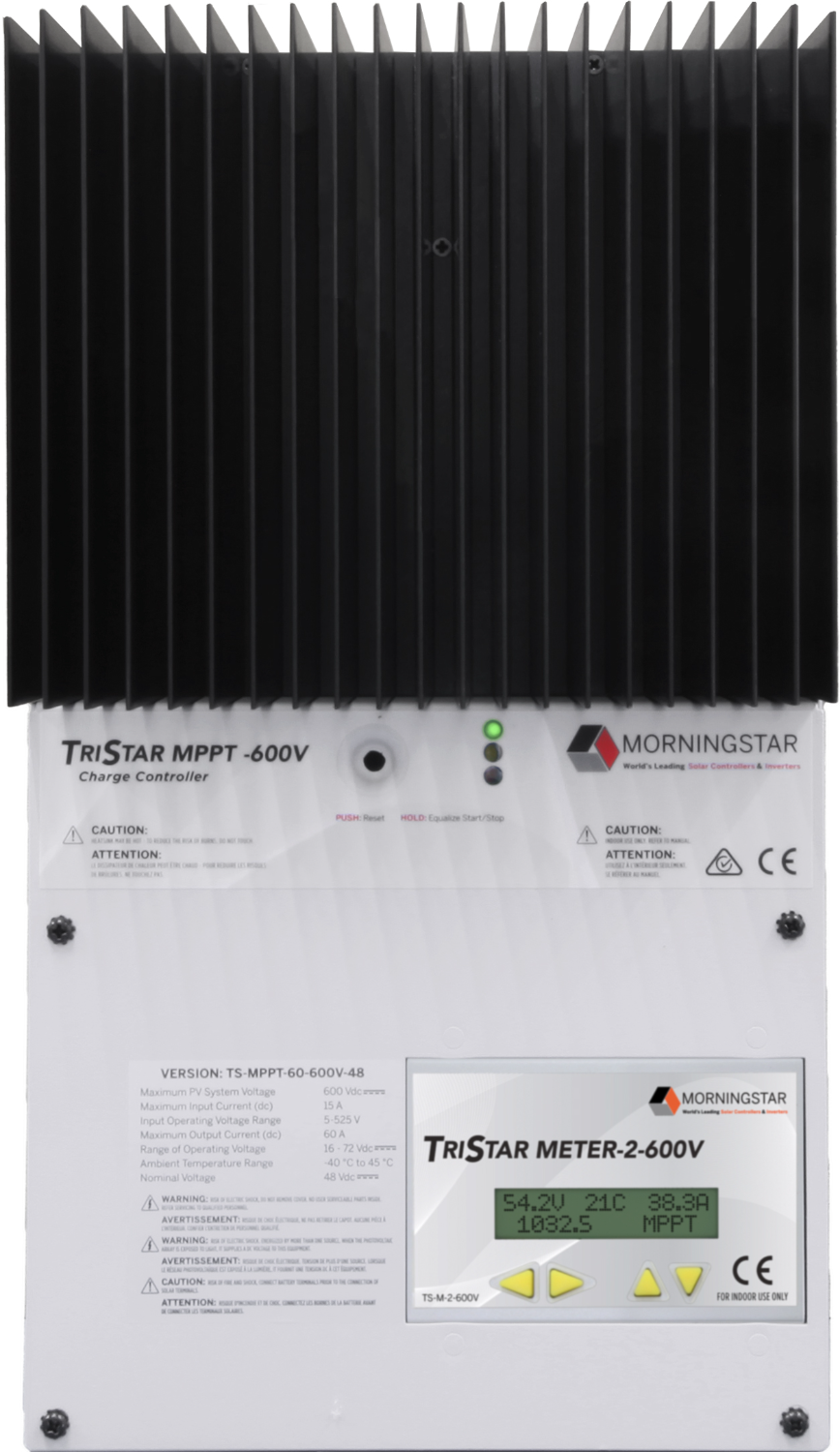

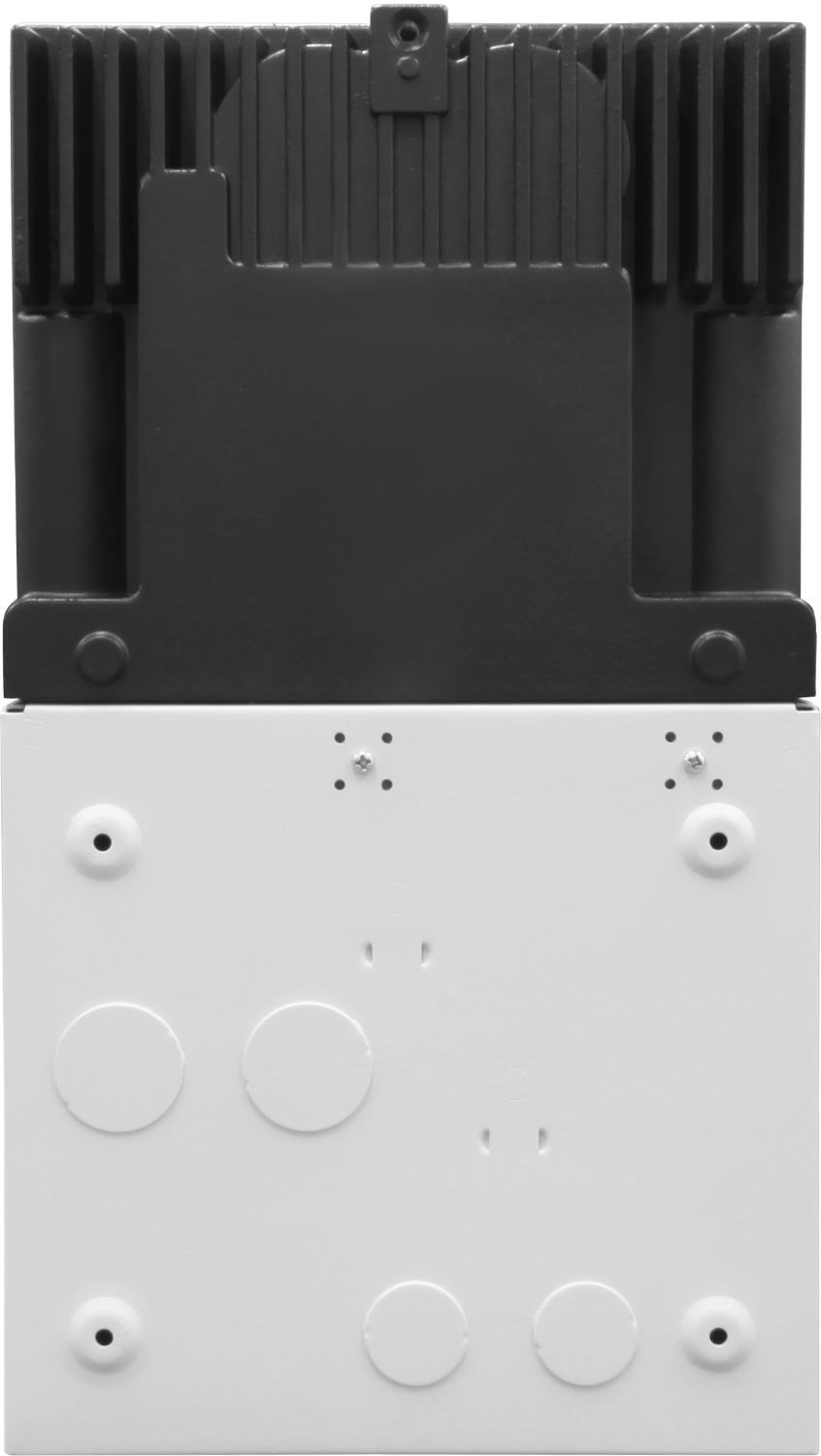

  太陽電池コントローラ (MPPT充電方式コントローラ) TriStar MPPT 600V

• 取扱企業

  株式会社電菱

---

この製品を共有する

質問

コントローラの選定方法を教えてください。

回答

以下の3つの条件を確認し、選定してください。

1.太陽電池の仕様を確認します。
太陽電池の短絡電流がコントローラの「太陽電池入力電流」を超えてはいけません。また、太陽電池の開放電圧がコントローラの入力電圧を超えないようにしてください。太陽電池の最大動作電圧が、充電するバッテリーの公称電圧との電位差が低い場合、例えば、動作電圧15～19Vの太陽電池を12Vのバッテリーに充電する場合、PWM充電方式のコントローラをご利用できます。電位差が高い場合、MPPT充電方式のコントローラをご利用ください。

2.バッテリーの仕様を確認します。
バッテリーが12Vであれば「システム電圧」12Vのコントローラを選定してください。24Vであれば24V、48Vであれば48V対応のコントローラを選定してください。

3.負荷の仕様を確認します。
負荷のピーク電流がコントローラの「負荷電流」を超えないようにしてください。

---

質問

太陽電池の代わりに他の電源を使ってバッテリーへの充電はできますか。

回答

できません。安定化電源などで運用すると、コントローラやシステムの故障の原因となるため、必ず太陽電池を使用してください。安定化電源はコントローラの動作確認時に、仕様書に記載されている方法でのみ使用できます。風力発電機を使用したい場合は転換制御機能のあるコントローラ※を使用してください。

※転換制御機能つきのコントローラTriStar

---

質問

コントローラの負荷端子にDC-ACインバータを配線できますか。

回答

定格がコントローラの出力電流よりも小さいインバータであっても、実際の動作開始時に定格を大きく超える電流が流れるため、コントローラの故障の原因になります。コントローラではなく、バッテリーに直接つないでください。

---

質問

転換制御とは何ですか。転換制御コントローラを教えてください。

回答

転換制御とは、通常の充電と異なり太陽電池（もしくは風力発電機）とバッテリーを直接接続し、過充電になった場合にコントローラに接続された負荷で過充電分の電力を消費する制御方法です。対応するコントローラはTriStarです。

---

質問

MPPTとは何ですか。

回答

Maximum Power Point Tracking（最適動作点追従制御）の略で、太陽電池の一番効率の良い部分（最適動作点）で発電を制御する機能です。主に薄膜太陽電池など、動作電圧が高い太陽電池モジュールを使用する場合に最適な機能です。

---

質問

充電コントローラと充放電コントローラの違いは何ですか。

回答

充電コントローラは太陽電池で発電した電気をバッテリーに充電するためのコントローラです。
充放電コントローラは充電だけではなく、負荷への出力制御も可能となっています。バッテリー電圧が一定値より下がった場合に負荷への放電を止めてバッテリーを保護する機能（LVD）や、夜間タイマー機能がついているコントローラもあります。両コントローラは、バッテリーを安全に使用するために大変重要な機器です。

---

質問

充電方式について教えてください。

回答

PWM制御で一般的に以下のような3段階充電を行います。

1. Bulk(バルク充電)：
発電した電流をそのままバッテリーに充電します。

2.Absorption(吸収充電)：
バッテリー電圧をガス化電圧寸前に保ちながらゆっくりと充電します。

3.Float(フロート充電)：
バッテリーの電圧をフロート電圧に保ち、非常に弱い電流でバッテリー容量の100%近くまで充電します。

---

質問

コントローラは接地（アース）することを推奨していますが、接地しない場合は正常に動作しないのでしょうか。

回答

接地しない場合でも太陽電池充放電コントローラは正常に動作します。
しかし、システムにサージが発生した場合、サージの逃げ場所が無くなるため、コントローラや負荷にダメージを与えてしまう場合があります。システムが正しく接地されている場合は、システムに発生したサージはアースを介して逃がすことが出来ます。つまり接地することによってシステムがダメージを受けることを軽減できます。

---
