この製品について

■製品概要

・FIB SEM, X線CTといった分析用イメージング装置から得た三次元画像を入力として、多孔質材料等の三次元的なネットワーク構造に着目した画像解析を行うソフトウエアです。 ・空隙/マテリアルいずれかの連通構造について、中心軸(Medial Axis)と、くびれた部分にフタをして定義されるThroatにより、複雑な構造情報をスマートかつロバストに記述する基礎技術「3DMA」に基づいて開発しました。 ・多孔体の複雑構造を有効に評価できる特徴量を多数、算出し、整理された形式で出力できます。 ・細線化処理により、連通孔すべてを抽出。入口と出口を設定した場合の経路も個別に認識します。 ・構造と経路の両面から、多孔体材料を解析し、得られた数値データや可視化画像によって、人間の理解を超越した複雑構造を解釈し、材料開発に役立てていくことができます。 ・3D画像の良質な二値化処理が行える独自のアルゴリズムを搭載し、分析の質が高いのが特徴です。 ・一般的なWindows PCの64bit環境で動作。昨今のマルチコア環境において、並列処理・並列実行が可能で、大容量、多数のデータを効率的に処理できる。複数のデータの連続的な処理にも対応しています。 ・三次元画像可視化ソフトウエア ExFact VRとスムーズに連携し、効率的な処理と可視化、ムービー作成等が可能です。

■適応分野

・多孔体材料は、生活に身近な、そして様々な先端分野で用いられています。 例: 電池材料、触媒・フィルタ、断熱 / 放熱 / 冷却材、耐衝撃 / 遮音材、高分子高吸収性体、  エレクトロニクス実装部材、地質 / 土木材料、再生骨・医療用素材、食品など ・多孔体材料は、空隙やマテリアルが不規則に分岐した連通構造を持っています。 ・その構造を由来として、多孔体材料に求められる機能・性能は、多岐に渡ります。 ・材料が持つ複雑構造と機能/性能の相関やメカニズムを分析し、課題を解決。  その成果や情報を製造・経営にフィードバックしていくことが求められています。 ・近年は特に、エネルギーや環境に関する研究開発が急増しています。  いずれもグローバルな社会的課題に関連し、   日本の今後の国際競争力を左右する先端的なテーマばかりです。

■処理の概要

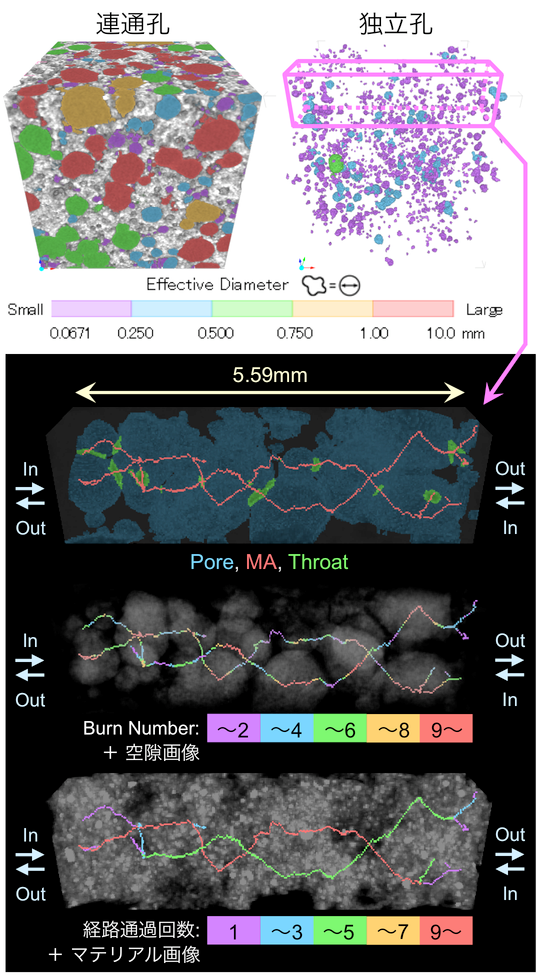

・空隙部分を細線化し、空隙の太さによって、色別に表示します。  これにより、空隙のネットワーク構造を可視化し、傾向を把握しやすくします。 ・空隙部分をくびれた部分により分割し、定量的な解析を行います。  具体的には、分割部分の断面積 (Throat) の分布、分割された空隙 (Pore) の  体積の分布、空隙同士のネットワーク構造を示す指針として配位数を算出します。 詳細仕様

■入力データ形式

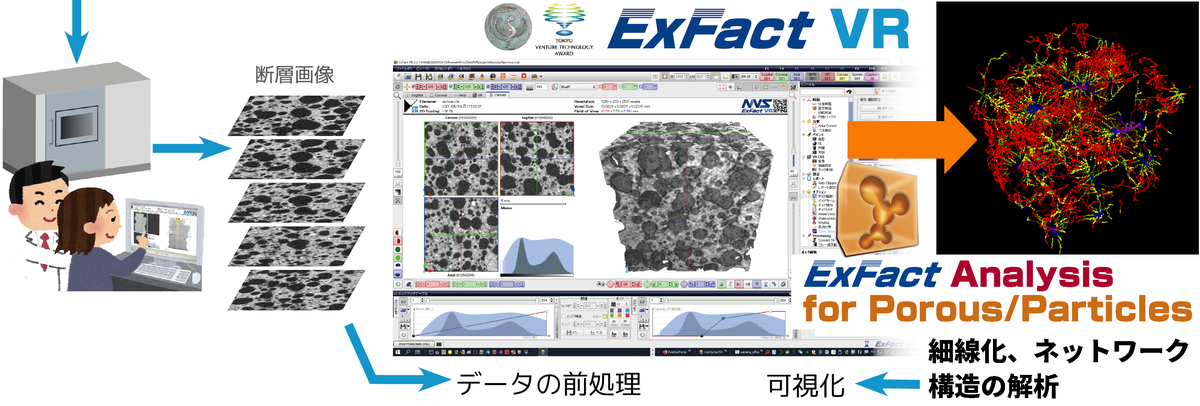

・X線CT、共焦点レーザー顕微鏡、TEMトモグラフィー等から得られた連続的な断層画像 ・データの前処理(読み込み、変換、関心領域の抽出等)、後処理(可視化やムービー制作等)を行うために、  ExFact VRが必須です。両者は連携して使用できるようになっています。 ・ExFact VR は、TIFF、BMP、DICOM、装置独自形式など、多彩なファイルフォーマットの読み込みに対応しています。

■商品構成

・ExFact Analysis for Porous/Particles (多孔体や粒子向け)

■前提ソフトウエア

ExFact VR Windows用 (64bit版) ※画像データの前処理と後処理に使用致します。

■ソフトウエア・ライセンス形式

USBプロテクトモジュールによるプロテクト
