測定作業ヘルパーソフト「ポイントプロッター」
株式会社トレサ

🚗 自動車・輸送用機器業界用 🔩 金属加工業界用 🚀 航空・宇宙業界用

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■指示○番 (マルバン) をクリック操作で自動作成従来手書きで行っていた図面への測定個所指示○番打ちを電子化し、クリック操作で可能に。指示番号の繰り上げも、自動順/指定/重複枝番/割込み等の各設定に応じて自動に行います。電子化により番号の抜け、指定個所の追加時には、従来は簡単にできなかった「繰上げ修正」が一瞬にして完了し、設計変更などへの柔軟な対応が可能となります

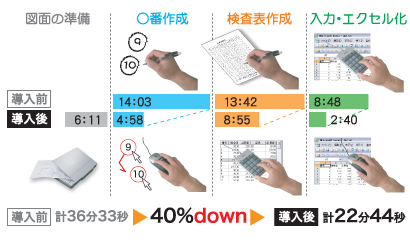

■○番に連動→検査表の自動 (リアルタイム) 作成操作画面の右側には、検査表が作成されます。検査表は図面に作成する指示○番にリアルタイムに連動して自動的に生成され、番号/規格値/上限値/下限値/計測機器/コメント/計測値 (最大8個) /誤差の各欄が自動的、かつ任意選択で作成できます。

■多彩な図面表記に対応するグラフィック機能指示○番の他、矢印/テキスト/検査印などが作成できます。各グラフィックは大きさ/色/太さ/塗り　など自由に変更が可能、又、検査表項目の数値の表示も可能で、多彩なレポートに対応することが出来ます。

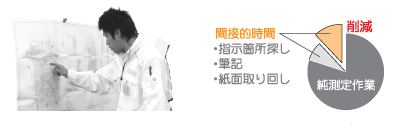

■大型図面に威力を発揮「自動検索表示」測定中の画面上の指示箇所を探し削減するのが「自動検索表示機能」です。特に大型図面で威力を発揮します。

■大型図面に威力を発揮「自動検索表示」作成した指示○番や各種表記、測定値欄などを、原稿図面に合成して画像出力します (形式はJPG) 。検査表データはTXTデータで出力が可能、エクセル等で読込、スムーズに帳票作成する事が可能です。
