■ウォーム減速機 (ウォームパワードライブ・トロイドライブ)

ウォーム減速機とは、ウォームギヤを用いた減速機 (ギヤボックス) のことで、他の歯車伝達と異なり滑り接触を行うため振動・騒音が極めて少なく、一対のウォームギヤで大きな減速比 (一般的に 1/10~1/60) を得ることができます。また逆転防止 (セルフロック) 効果も期待できるギヤです。 つばきのウォーム減速機は鼓形・円筒形2種類のウォームギヤを採用。鼓型 (トロイダルウォーム) は高い伝動能力で装置のコンパクト化を実現、円筒形 (シリンドリカルウォーム) は能力と効率・コストを最適化しました。豊富なバリエーションで、様々な用途に対応できます。

■ウォーム減速機の基礎知識

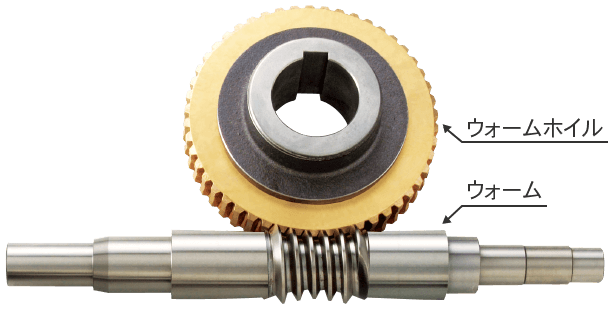

ウォーム減速機は入力軸とつながるウォームと、出力軸につながるウォームホイルがかみ合って回転します。 ウォームの条数が1条の場合、ウォームが1回転するごとにウォームホイルが1歯進みます。ウォームが1条、ウォームホイルの歯数が100の場合、減速比は1/100となります。

■高減速

一対のウォームギヤで大きな減速比(一般的に 1/10~1/60)を得ることができます。

■低騒音

他の歯車伝達と異なり滑り接触を行うため振動・騒音が極めて少なくなります。

■出力軸側から入力軸側へ回転しないセルフロック

一般に減速比1/50~1/60の時にセルフロック効果が期待できます。 ※つばきのウォーム減速機は、効率重視の為1/60の場合に限ります。 ※衝撃や振動などによってセルフロック性が低下することもあります。 セルフロックは保証できるものではありませんので、確実な停止または保持が必要な場合には必ず保持装置を別に設けてください。

■少ない回転ムラ

一般に他の減速機構よりも回転ムラが少ないので、半導体製造など、回転ムラが製品品質に影響するようなシーンに適しています。

  • シリーズ

    ウォーム減速機
  • 利用シーン

    自動車・輸送用機器業界用 / 医療業界用 / 食品業界用

この製品を共有する


30人以上が見ています


無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません


ウォーム減速機注目ランキング

もっと見る

ウォーム減速機の製品114点中、注目ランキング上位6点

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

ウォーム減速機注目ランキング (対応の早い企業)

返答時間が24時間以内の企業の中での注目ランキング

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています


ウォーム減速機 品番1件

商品画像 品番 価格 (税抜)
ウォーム減速機-品番-ウォーム減速機

ウォーム減速機

要見積もり

フィルターから探す

ウォーム減速機をフィルターから探すことができます

使用用途

#バルブ #医療機器 #印刷機器 #巻取り機 #昇降機 #製紙機械 #船舶 #組立機 #搬送装置 #包装機器

モータ出力 W

0 - 100 100 - 1,000 1,000 - 16,000

出力軸トルク N・m

0 - 100 100 - 500 500 - 1,000 1,000 - 5,000 5,000 - 10,000 10,000 - 100,000 100,000 - 700,000

出力軸回転速度 min-1

0 - 100 100 - 200 200 - 1,800

減速比率

1 - 10 10 - 100 100 - 500 500 - 1,000 1,000 - 2,000 2,000 - 4,000 4,000 - 6,000

入力回転速度 min-1

0 - 10 10 - 100 100 - 600 600 - 2,000

入力容量 kW

0 - 1 1 - 10 10 - 100 100 - 300

効率 %

20 - 70 70 - 100

質量 kg

0 - 10 10 - 20 20 - 50 50 - 100
