検査表システム
株式会社マーブル

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

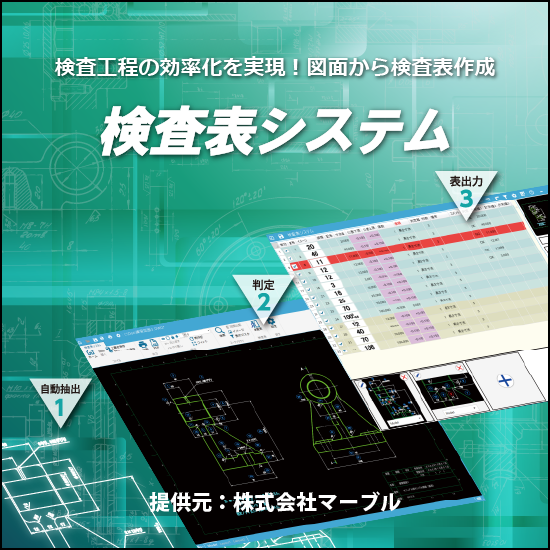

検査表システムとは、図面から寸法情報を自動抽出し一覧にまとめることができるソフトウェアです。図面内の寸法線全体を囲むだけで検査に必要な寸法一覧を作成することができるため、手作業による転記ミスを防ぎ、検査表作成に費やしていた時間を大幅に削減することができます。

■図面内寸法の転記作業を自動化一般的に検査寸法一覧表は作業員が図面を目視で確認しながらエクセルなどに転記をしている場合が多くみられます。しかし、人が介在する作業は必ずミスが発生し、手戻りが発生するリスクを抱えることになります。検査表システムは図面内に記載がある寸法情報を自動抽出し一覧にまとめることができるため、 人為的なミスを軽減し、検査一覧表作成を自動化させることが可能です。

■公差情報の自動割当図面に記載しない普通公差などの情報は、別途JIS規格や社内規格などを確認しながら手入力で追記する必要があります。検査表システムは普通公差の設定をオンにするだけで自動的に普通公差を割り当てることができます。JIS規格に基づく公差はもちろんのこと、社内規格を設定すれば社内規格を適用させることもできます。

■バルーンの自動配置検査寸法一覧表と図面内の寸法箇所を定義するために、手作業で図面にバルーンを描き込んでいませんか。検査表システムは番号表示をオンにするだけで自動的に図面内にバルーンを配置し、寸法箇所を拡大表示することで、確認作業がとても便利になります。

■OK/NG自動判定デジタルノギスやマイクロメータなどの測定機器から取り込んだ (または入力した) 測定結果が公差範囲内であるかのOK/NG判定を自動で行います。図面から抽出した公差情報の範囲内であれば「OK判定」、範囲外であれば「NG判定」をします。
※測定器との関連付けの設定を行うことで、手入力による測定結果入力ではなく、ダイレクトに結果入力することが可能です。
※データ改ざん防止のため、測定者は測定機器からしか数値入力ができないように、アクセス権限を設定することができます。

■検査表の自動出力最終的に検査成績表を出力する場合、Excel・Word・CSV形式に出力が可能です。寸法一覧表や計測結果の他、抽出したコメント一覧や図面イメージを一括で自動出力できます。事前に自社のテンプレートを準備すれば、指定したセルの位置に出力指定ができます。

型番
この商品には1種類の型番があります

シリーズ
検査表システム

取扱企業
株式会社マーブル

この商品に関する問題を報告する

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

検査表システム品番1件

商品画像	品番	価格 (税抜)	OS	実行環境	CPU	メモリ	ディスプレイ	ディスク空き容量	入力装置	対応図面データ	検査表出力形式	測定器デバイス
	検査表システム	^¥450,000	Win8.1、Win10、Win11	Microsoft®.NET Framework4.8	1GHz以上の64bit (x64) プロセッサ	4GB (推奨　8GB以上)	True ColorおよびDirectX9対応 1360x768Windowsディスプレイアダプタ (推奨　Directx11 互換カード)	4.0GB (インストール用)	ホイール付マウス	DWG/DXFデータ、PDFデータ (※) 、画像データ※フォント情報が含まれるPDFデータ	Excel、Word、CSV	USB接続、Bluetooth接続、テレメジャー、U-WAVE、HIDキーボードデバイス、など
