この製品について

■概要・３軸調整付レンズホルダは、レンズ・ミラーなどの円形素子を固定し、XYZ軸調整ができる３軸調整ホルダです。
・X軸方向（光軸方向）、及び 光軸に対し直交するYZ軸方向の調整が可能です。
・素子は、付属のネジリング・デルリンリングで固定します。
・TLH-30 (φ30用) ・TLH-50 (φ50用) では、アダプタマウント（ADM-30-□□、ADM-50-□□）を接続して使用することで、異なるサイズの素子を固定できます。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・ポールの長さは、L＝20～120mmで変更することが可能です。当社標準仕様であれば、価格の変更はありません。
・標準のポールタイプのほか、据付型の対応もしております。
・材質　　：アルミニウム
・表面処理：黒アルマイト

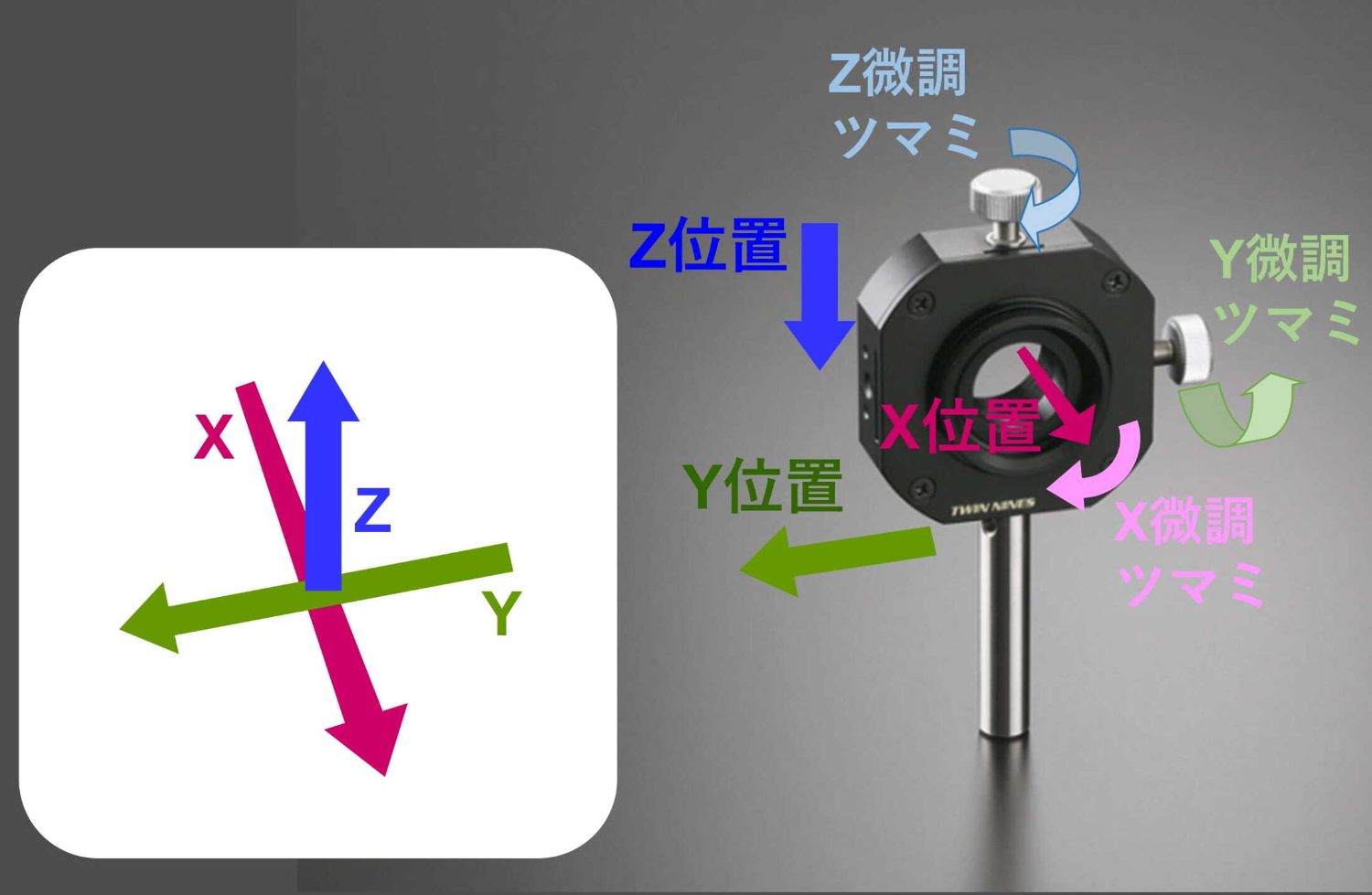

■使い方・素子は、付属のネジリング・デルリンリングで製品本体に固定します。
・X軸方向（光軸方向）の調整（フォーカスの調整）は、製品正面のローレット部（φ40またはφ70）を使います。
・光軸に対し直交するYZ軸方向の調整（光軸に対する芯出し）は、製品の側面と上面のツマミを使います。

■製品の固定例・ポールスタンド（PS1-3016）をM16 P1タップ穴（アルミ光学ベンチ用キャリア CA-60など）にネジ固定する。
・ポール（製品に付くφ12のポール）をPS1-3016に固定する。
・ポールの付いている箇所（底面部中央）はM6タップ穴となっております。このタップ穴を利用して、サイズの異なるポールを付けることもできます。
・据付型は、下部部品にある切欠穴にボルトを用いて固定できます。

■用途例・円形素子を固定し、3軸（XYZ軸）の調整を行う用途。
・精密ステージほどの移動量を必要とせず、小スペースに円形素子を設置する用途。

型番
この商品には6種類の型番があります

シリーズ
光学ホルダ　3軸調整付レンズホルダ

取扱企業
ツクモ工学株式会社

カテゴリ

光学部品

光学レンズ

カメラ

レンズマウント

利用シーン
電子・電気機器業界用 / エネルギー業界用 / 航空・宇宙業界用

この商品に関する問題を報告する

70人以上が見ています

最新の閲覧: 1時間前

返答率: 100.0%

返答時間: 0.5時間

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

見積もりの使い方

光学ホルダ　3軸調整付レンズホルダ品番6件

フィルター

品番	価格 (税抜)	適応素子径 φ12.7 mm φ25 mm φ25.4 mm φ30 mm φ50 mm φ50.8 mm	素子有効径 φ9.5 mm φ22 mm φ27 mm φ46 mm	適応素子厚	移動量 X	移動量 Y, Z φ4 mm φ3 mm	質量 0.24 kg 0.38 kg
TLH-12.7	^¥34,000	φ12.7 mm	φ9.5 mm	Max 12.5 mm	±1.5 mm	φ4 mm	0.24 kg
TLH-25	^¥34,000	φ25 mm	φ22 mm	Max 12.5 mm	±1.5 mm	φ4 mm	0.24 kg
TLH-25.4	^¥34,000	φ25.4 mm	φ22 mm	Max 12.5 mm	±1.5 mm	φ4 mm	0.24 kg
TLH-30	^¥34,000	φ30 mm	φ27 mm	Max 12.5 mm	±1.5 mm	φ4 mm	0.24 kg
TLH-50	^¥50,000	φ50 mm	φ46 mm	Max 12.5 mm	±1.5 mm	φ3 mm	0.38 kg
TLH-50.8	^¥50,000	φ50.8 mm	φ46 mm	Max 12.5 mm	±1.5 mm	φ3 mm	0.38 kg
