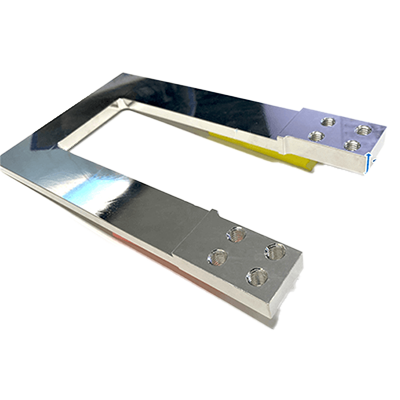

サイズが大きく、先端50mmがそれ以外の部分と寸法が異なるため、 まず中央に四角形の穴を開けた後、付けなおし治具を内側に入れる事で固...

下穴ドリルを160°に研ぎ、M4タップも食い付きを極限まで無くすことで、すり割り部に 跡が付かないようにしています。ピーターでの加工で...

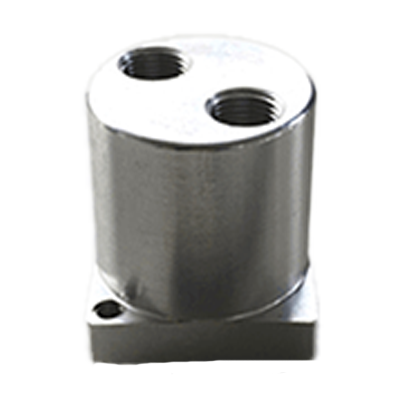

材質はアルミ (A2017) で、上部は円柱、下部は四角、内部はくり抜かれておりネジ穴があります。有る程度全体を四角くした後、円柱を作っ...

2つの部品で構成されており、カシメることで接続しています。部品は回すことができます。チップをガタなく勘合する為に、テーパー加工を...

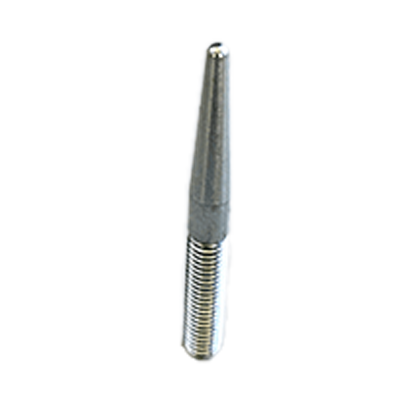

前面は5°のテーパーで先端は丸くなっています。後面はM8ネジになっています。ネジ部は転造加工をしています。この製品は比較的、加工が...

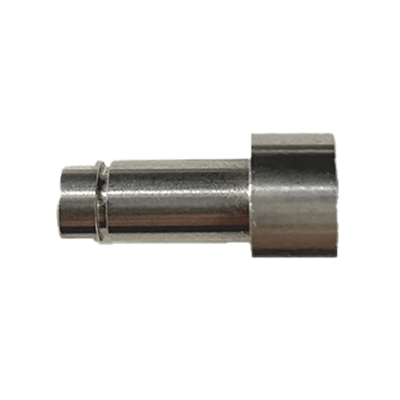

φ6の表面に対してφ7幅1mmの抜け止めが二か所有ります。刃物の管理だけでなく、切子で表面に傷が付かないよう、ワークの掴み等にも 細心...

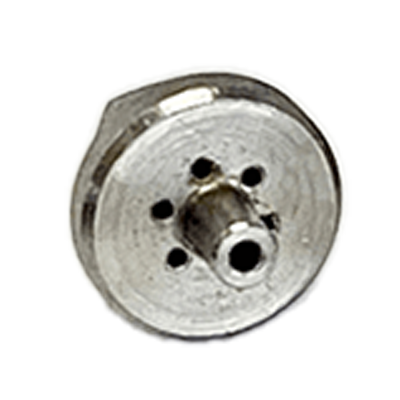

HEX2六面割り　側面φ0.3孔×6　正面偏芯φ0.3孔×6

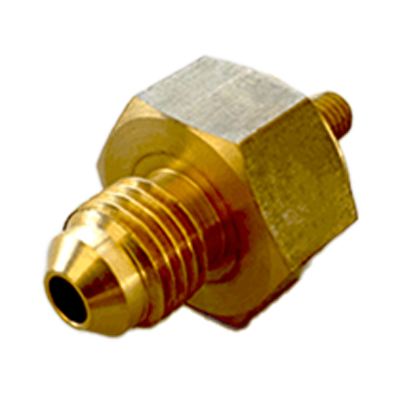

後方がM11、真ん中はHEX19、前方はM5と細くなっており、その中心に穴が通してあります。

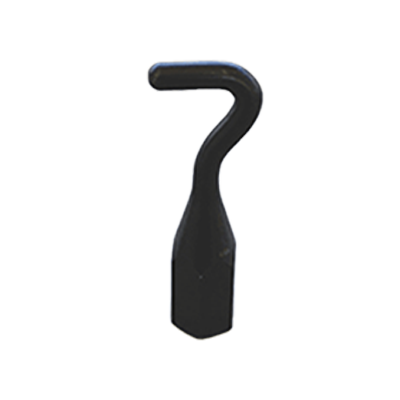

材質はSCMで、切削し曲げ加工をしたのち、全体焼き入れと黒染めをしています。先端部分は旋盤にて棒状にしたものをプレスにてフック状に...

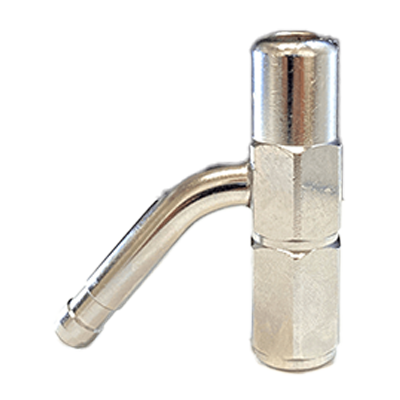

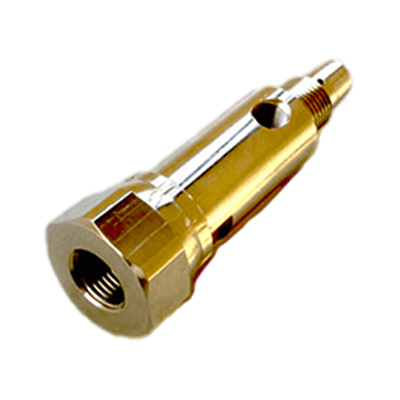

上部分はφ19でφ10の穴が開いており、側面に2つのM5ネジが有ります。下部分は六角角面取りで、M8ネジが開いています。先端を加工し曲げた...

φ10に対してφ5は中心より2mmずれており、先端を二面取り加工をしています。ズレ等を適正なものにする為、かなり試行錯誤をしてNCのプロ...

工程が多いため、僅かな誤差でも歪が出てしまいます。 その為、公差をより厳しめに管理し、高い精度を追求しました。

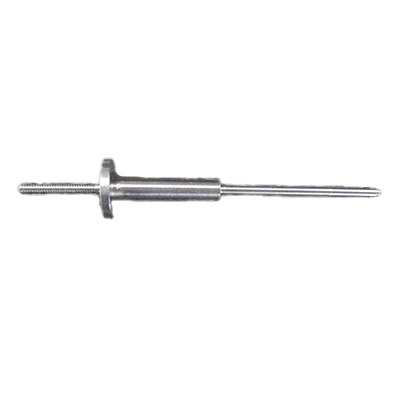

流体機器

材質は銅で、下面は薄くくり抜かれています。旋盤で穴を開け、 後加工で面を割っています。

上部はM8ネジ、中部はφ16、7.5mmの凹みがあります。下部はφ30→Φ25へテーパーが掛かっており、M8ネジ穴が有ります。一度付けなおし、中部...

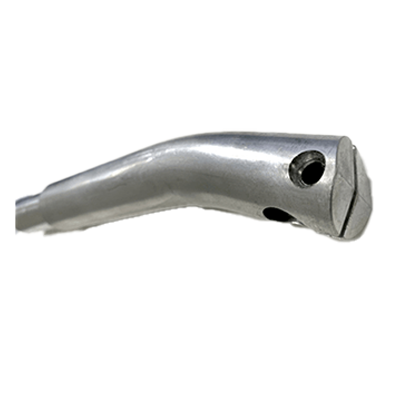

後面50mmはφ25、前面より70mmの位置で10°曲げています。前面はφ16穴とM6ネジが交差するように貫通しており、テーパー加工が施され、面を...

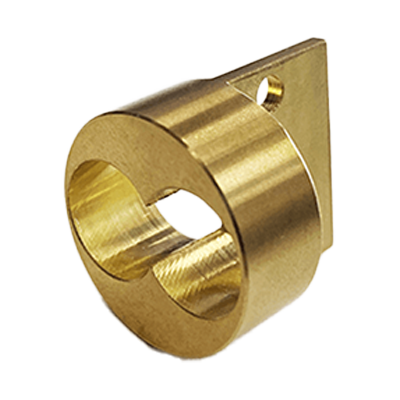

前面はΦ11.5が2つ重なった形状で穴が開いています。後面は薄い2mmの板状になっており、Φ3.5の穴が二か所開いています。前面の穴はドリル...

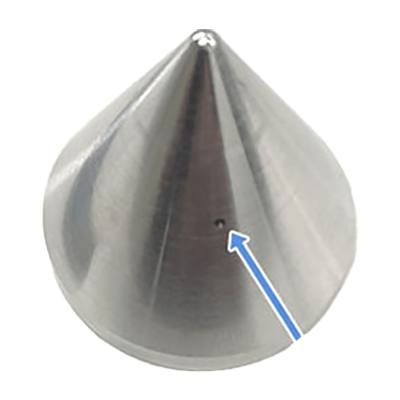

円錐部表面のφ1穴は内部のφ10へつながっています。φ1の位置が非常にシビアな為、一度階段状に切削し、先に穴を開けてから円錐状へ加工し...
