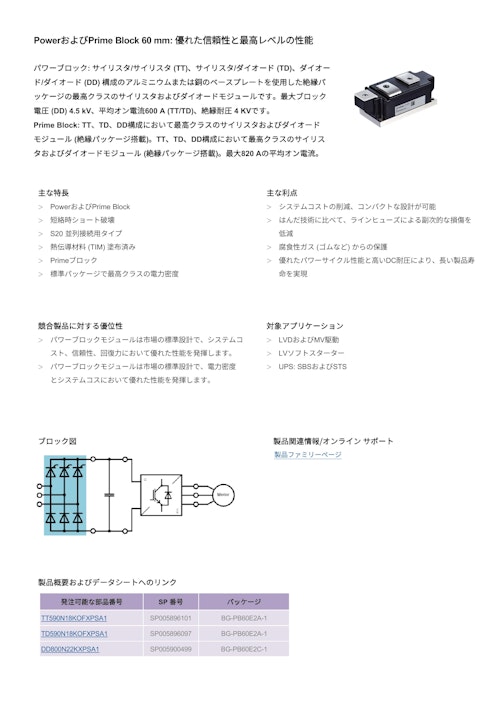

PowerおよびPrime Block 60 mm: 優れた信頼性と最高レベルの性能
製品個別カタログ
カタログ紹介
パワーブロック: サイリスタ/サイリスタ (TT)、サイリスタ/ダイオード (TD)、ダイオー
ド/ダイオード (DD) 構成のアルミニウムまたは銅のベースプレートを使用した絶縁パ
ッケージの最高クラスのサイリスタおよびダイオードモジュールです。最大ブロック
電圧 (DD) 4.5 kV、平均オン電流600 A (TT/TD)、絶縁耐圧 4 KVです。
Prime Block: TT、TD、DD構成において最高クラスのサイリスタおよびダイオード
モジュール (絶縁パッケージ搭載)。TT、TD、DD構成において最高クラスのサイリス
タおよびダイオードモジュール (絶縁パッケージ搭載)。最大820 Aの平均オン電流。
■主な特長
● PowerおよびPrime Block
● 短絡時ショート破壊
● S20 並列接続用タイプ
● 熱伝導材料 (TIM) 塗布済み
● Primeブロック
●標準パッケージで最高クラスの電力密度
■主な利点
● システムコストの削減、コンパクトな設計が可能
● はんだ技術に比べて、ラインヒューズによる副次的な損傷を低減
● 腐食性ガス (ゴムなど) からの保護
● 優れたパワーサイクル性能と高いDC耐圧により、長い製品寿命を実現
ド/ダイオード (DD) 構成のアルミニウムまたは銅のベースプレートを使用した絶縁パ
ッケージの最高クラスのサイリスタおよびダイオードモジュールです。最大ブロック
電圧 (DD) 4.5 kV、平均オン電流600 A (TT/TD)、絶縁耐圧 4 KVです。
Prime Block: TT、TD、DD構成において最高クラスのサイリスタおよびダイオード
モジュール (絶縁パッケージ搭載)。TT、TD、DD構成において最高クラスのサイリス
タおよびダイオードモジュール (絶縁パッケージ搭載)。最大820 Aの平均オン電流。
■主な特長
● PowerおよびPrime Block
● 短絡時ショート破壊
● S20 並列接続用タイプ
● 熱伝導材料 (TIM) 塗布済み
● Primeブロック
●標準パッケージで最高クラスの電力密度
■主な利点
● システムコストの削減、コンパクトな設計が可能
● はんだ技術に比べて、ラインヒューズによる副次的な損傷を低減
● 腐食性ガス (ゴムなど) からの保護
● 優れたパワーサイクル性能と高いDC耐圧により、長い製品寿命を実現
カタログについて
- カタログ名
- PowerおよびPrime Block 60 mm: 優れた信頼性と最高レベルの性能
- 取り扱い企業
- インフィニオンテクノロジーズジャパン株式会社
- 会社区分
- メーカー
- 該当カテゴリ
- ASIC ダイオードモジュール サイリスタモジュール
- カタログタイプ
- 製品個別カタログ
