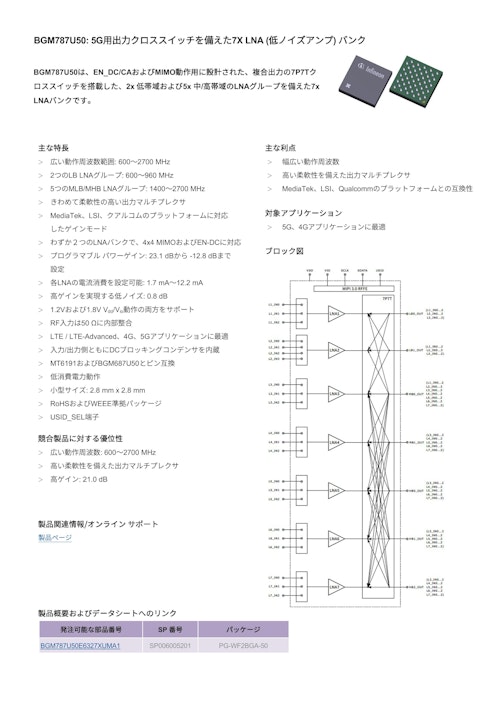

BGM787U50: 5G用出力クロススイッチを備えた7X LNA (低ノイズアンプ) バンク
製品個別カタログ
カタログ紹介
BGM787U50は、EN_DC/CAおよびMIMO動作用に設計された、複合出力の7P7Tク
ロススイッチを搭載した、2x 低帯域および5x 中/高帯域のLNAグループを備えた7xLNAバンクです。
■主な特長
● 広い動作周波数範囲: 600～2700 MHz
● 2つのLB LNAグループ: 600～960 MHz
● 5つのMLB/MHB LNAグループ: 1400～2700 MHz
● きわめて柔軟性の高い出力マルチプレクサ
●MediaTek、LSI、クアルコムのプラットフォームに対応
したゲインモード
● わずか２つのLNAバンクで、4x4 MIMOおよびEN-DCに対応
● プログラマブル パワーゲイン: 23.1 dBから -12.8 dBまで設定
● 各LNAの電流消費を設定可能: 1.7 mA～12.2 mA
● 高ゲインを実現する低ノイズ: 0.8 dB
● 1.2Vおよび1.8V Vdd/Vio動作の両方をサポート
● RF入力は50 Ωに内部整合
● LTE / LTE-Advanced、4G、5Gアプリケーションに最適
● 入力/出力側ともにDCブロッキングコンデンサを内蔵
● MT6191およびBGM687U50とピン互換
● 低消費電力動作
● 小型サイズ: 2.8 mm x 2.8 mm
● RoHSおよびWEEE準拠パッケージ
● USID_SEL端子
■主な利点
● 幅広い動作周波数
● 高い柔軟性を備えた出力マルチプレクサ
● MediaTek、LSI、Qualcommのプラットフォームとの互換性
ロススイッチを搭載した、2x 低帯域および5x 中/高帯域のLNAグループを備えた7xLNAバンクです。
■主な特長
● 広い動作周波数範囲: 600～2700 MHz
● 2つのLB LNAグループ: 600～960 MHz
● 5つのMLB/MHB LNAグループ: 1400～2700 MHz
● きわめて柔軟性の高い出力マルチプレクサ
●MediaTek、LSI、クアルコムのプラットフォームに対応
したゲインモード
● わずか２つのLNAバンクで、4x4 MIMOおよびEN-DCに対応
● プログラマブル パワーゲイン: 23.1 dBから -12.8 dBまで設定
● 各LNAの電流消費を設定可能: 1.7 mA～12.2 mA
● 高ゲインを実現する低ノイズ: 0.8 dB
● 1.2Vおよび1.8V Vdd/Vio動作の両方をサポート
● RF入力は50 Ωに内部整合
● LTE / LTE-Advanced、4G、5Gアプリケーションに最適
● 入力/出力側ともにDCブロッキングコンデンサを内蔵
● MT6191およびBGM687U50とピン互換
● 低消費電力動作
● 小型サイズ: 2.8 mm x 2.8 mm
● RoHSおよびWEEE準拠パッケージ
● USID_SEL端子
■主な利点
● 幅広い動作周波数
● 高い柔軟性を備えた出力マルチプレクサ
● MediaTek、LSI、Qualcommのプラットフォームとの互換性
