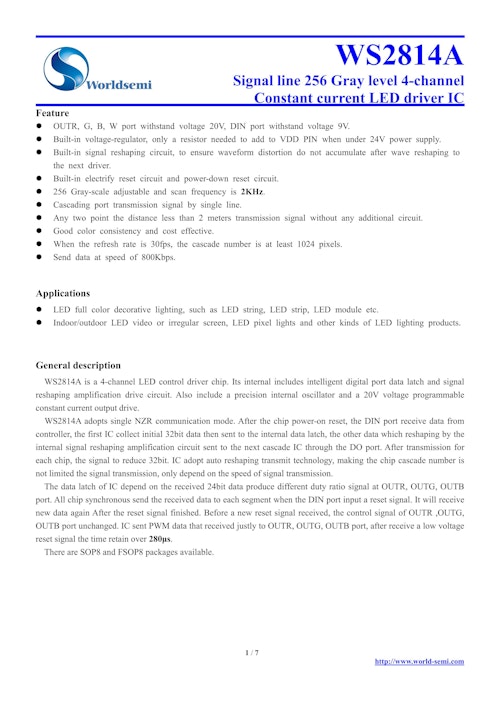

Worldsemi WS2814A Signal line 256 Gray level 4-channel Constant current LED driver IC
WS2814Aは、4チャンネルの定電流LEDドライバICです。その内部には、インテリジェントなデジタルポートデータラッチと信号整形増幅駆動回路が含まれています。また、高精度な内部発振器と、20V電圧プログラム可能な定電流出力駆動も搭載しています。
主な特徴:
シングルNZR通信モードを採用しています。
内蔵の信号整形回路により、波形歪みが次のドライバに蓄積しないことを保証します。
自動整形伝送技術により、チップのカスケード接続数は信号伝送によって制限されず、信号伝送速度のみに依存します。
256階調の調整が可能で、スキャン周波数は2KHzです。
データは800Kbpsの速度で送信されます。
OUTR、G、B、Wポートの耐電圧は20V、DINポートの耐電圧は9Vです。
24V電源供給時でも、VDD PINに抵抗を追加するだけで済む内蔵電圧レギュレータを備えています。
リフレッシュレートが30fpsの場合、カスケード接続可能なピクセル数は少なくとも1024個です。
良好な色の一貫性と費用対効果を提供します。
アプリケーション:
LEDストリング、LEDストリップ、LEDモジュールなどのLEDフルカラー装飾照明に利用されます。
屋内/屋外LEDビデオまたは不規則なスクリーン、LEDピクセルライト、その他様々な種類のLED照明製品にも適用されます。
パッケージ:
WS2814Aには、SOP8とFSOP8の2種類のパッケージが利用可能です。
◇製品
WS2814A SOP8 4000/1R
WS2814A FSOP8 PN: WS2814F 4000/1R
リードタイム：約3週間
WS2814Aは、4チャンネルの定電流LEDドライバICです。その内部には、インテリジェントなデジタルポートデータラッチと信号整形増幅駆動回路が含まれています。また、高精度な内部発振器と、20V電圧プログラム可能な定電流出力駆動も搭載しています。
主な特徴:
シングルNZR通信モードを採用しています。
内蔵の信号整形回路により、波形歪みが次のドライバに蓄積しないことを保証します。
自動整形伝送技術により、チップのカスケード接続数は信号伝送によって制限されず、信号伝送速度のみに依存します。
256階調の調整が可能で、スキャン周波数は2KHzです。
データは800Kbpsの速度で送信されます。
OUTR、G、B、Wポートの耐電圧は20V、DINポートの耐電圧は9Vです。
24V電源供給時でも、VDD PINに抵抗を追加するだけで済む内蔵電圧レギュレータを備えています。
リフレッシュレートが30fpsの場合、カスケード接続可能なピクセル数は少なくとも1024個です。
良好な色の一貫性と費用対効果を提供します。
アプリケーション:
LEDストリング、LEDストリップ、LEDモジュールなどのLEDフルカラー装飾照明に利用されます。
屋内/屋外LEDビデオまたは不規則なスクリーン、LEDピクセルライト、その他様々な種類のLED照明製品にも適用されます。
パッケージ:
WS2814Aには、SOP8とFSOP8の2種類のパッケージが利用可能です。
◇製品
WS2814A SOP8 4000/1R
WS2814A FSOP8 PN: WS2814F 4000/1R
リードタイム：約3週間
