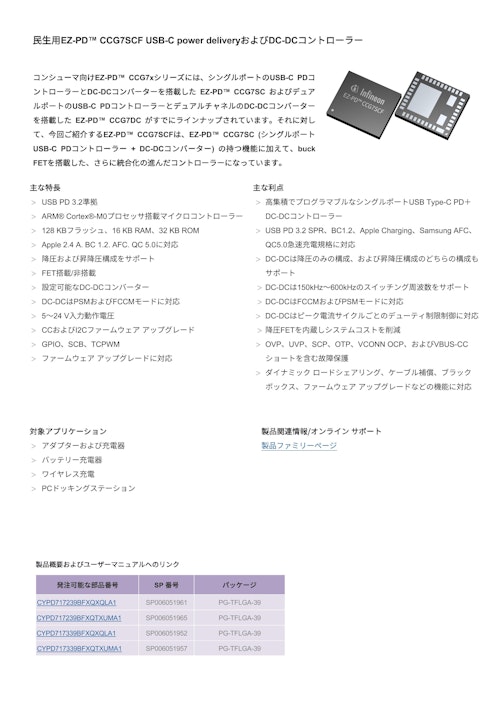

民生用EZ-PD™ CCG7SCF USB-C power deliveryおよびDC-DCコントローラー (インフィニオンテクノロジーズジャパン株式会社) のカタログ情報
民生用EZ-PD™ CCG7SCF USB-C power deliveryおよびDC-DCコントローラー
製品個別カタログ
カタログ紹介
コンシューマ向けEZ-PD™ CCG7xシリーズには、シングルポートのUSB-C PDコントローラーとDC-DCコンバーターを搭載した EZ-PD™ CCG7SC およびデュアルポートのUSB-C PDコントローラーとデュアルチャネルのDC-DCコンバーターを搭載した EZ-PD™ CCG7DC がすでにラインナップされています。それに対して、今回ご紹介するEZ-PD™ CCG7SCFは、EZ-PD™ CCG7SC (シングルポートUSB-C PDコントローラー + DC-DCコンバーター) の持つ機能に加えて、buckFETを搭載した、さらに統合化の進んだコントローラーになっています。
■主な特長
● USB PD 3.2準拠
● ARM® Cortex®-M0プロセッサ搭載マイクロコントローラー
● 128 KBフラッシュ、16 KB RAM、32 KB ROM
● Apple 2.4 A. BC 1.2. AFC. QC 5.0に対応
● 降圧および昇降圧構成をサポート
● FET搭載/非搭載
● 設定可能なDC-DCコンバーター
●DC-DCはPSMおよびFCCMモードに対応
● 5～24 V入力動作電圧
●CCおよびI2Cファームウェア アップグレード
● GPIO、SCB、TCPWM
● ファームウェア アップグレードに対応
■主な利点
● 高集積でプログラマブルなシングルポートUSB Type-C PD＋DC-DCコントローラー
● USB PD 3.2 SPR、BC1.2、Apple Charging、Samsung AFC、QC5.0急速充電規格に対応
● DC-DCは降圧のみの構成、および昇降圧構成のどちらの構成もサポート
●DC-DCは150kHz～600kHzのスイッチング周波数をサポート
● DC-DCはFCCMおよびPSMモードに対応
●DC-DCはピーク電流サイクルごとのデューティ制限制御に対応
●降圧FETを内蔵しシステムコストを削減
● OVP、UVP、SCP、OTP、VCONN OCP、およびVBUS-CCショートを含む故障保護
● ダイナミック ロードシェアリング、ケーブル補償、ブラックボックス、ファームウェア アップグレードなどの機能に対応
■主な特長
● USB PD 3.2準拠
● ARM® Cortex®-M0プロセッサ搭載マイクロコントローラー
● 128 KBフラッシュ、16 KB RAM、32 KB ROM
● Apple 2.4 A. BC 1.2. AFC. QC 5.0に対応
● 降圧および昇降圧構成をサポート
● FET搭載/非搭載
● 設定可能なDC-DCコンバーター
●DC-DCはPSMおよびFCCMモードに対応
● 5～24 V入力動作電圧
●CCおよびI2Cファームウェア アップグレード
● GPIO、SCB、TCPWM
● ファームウェア アップグレードに対応
■主な利点
● 高集積でプログラマブルなシングルポートUSB Type-C PD＋DC-DCコントローラー
● USB PD 3.2 SPR、BC1.2、Apple Charging、Samsung AFC、QC5.0急速充電規格に対応
● DC-DCは降圧のみの構成、および昇降圧構成のどちらの構成もサポート
●DC-DCは150kHz～600kHzのスイッチング周波数をサポート
● DC-DCはFCCMおよびPSMモードに対応
●DC-DCはピーク電流サイクルごとのデューティ制限制御に対応
●降圧FETを内蔵しシステムコストを削減
● OVP、UVP、SCP、OTP、VCONN OCP、およびVBUS-CCショートを含む故障保護
● ダイナミック ロードシェアリング、ケーブル補償、ブラックボックス、ファームウェア アップグレードなどの機能に対応
カタログについて
- カタログ名
- 民生用EZ-PD™ CCG7SCF USB-C power deliveryおよびDC-DCコントローラー
- 取り扱い企業
- インフィニオンテクノロジーズジャパン株式会社
- 会社区分
- メーカー
- 該当カテゴリ
- DCDCコンバータ マイクロコントローラー
- カタログタイプ
- 製品個別カタログ
