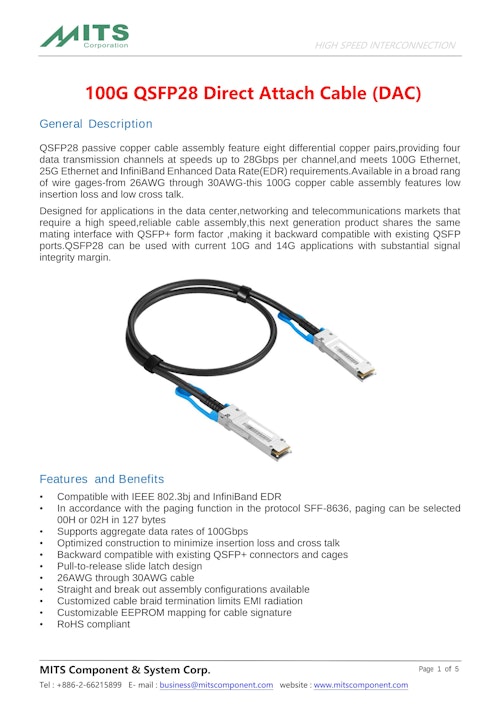

MITS Corporation (台湾) 100G QSFP28 Direct Attach Cable (DAC) データシート
製品個別カタログ
カタログ紹介
100G QSFP28 DACは、データセンターや通信市場向けに設計された高速・高信頼性のパッシブ銅ケーブルです。
100G QSFP28 Direct Attach Cable (DAC) 概要
100G QSFP28 Direct Attach Cable (DAC) は、データセンター、ネットワーキング、電気通信市場における高速かつ信頼性の高いケーブルアセンブリの要件を満たすように設計されたパッシブ銅ケーブルです。高速相互接続、優れた信号品質、幅広い互換性、柔軟な設計、規制準拠を兼ね備え、さまざまなアプリケーションで活用できます。
主な特徴と性能
高速相互接続
8組の差動銅ペアを備え、28Gbps/チャネルで4チャネル伝送、合計100Gbpsをサポート。
100Gイーサネット (IEEE 802.3bj)、25Gイーサネット、InfiniBand Enhanced Data Rate (EDR) に対応。
既存の10G/14Gアプリケーションでも十分な信号整合性を確保。
信号品質
最適化された構造により低挿入損失と低クロストークを実現。
差動インピーダンスは標準100Ω (90～110Ω)。
互換性と柔軟性
QSFP+ フォームファクターと同じ嵌合インターフェースを採用し、既存のQSFPポートと下位互換性あり。
ストレートおよびブレイクアウト構成が可能。
26AWG～30AWGの幅広いワイヤゲージを提供。
プルツーリリーススライドラッチ設計を採用。
EMI低減のための編組終端やEEPROMマッピングのカスタマイズに対応。
用途
スイッチ、サーバー、ルーター、データセンターネットワーク、ストレージエリアネットワーク、高性能コンピューティング、電気通信・ワイヤレスインフラ、医療診断、テスト・測定機器など幅広い分野で使用可能。
規制準拠
RoHS指令 2011/65/EU および改正指令 (EU) 2015/863
REACH規則 (EC) No 1907/2006
ESD耐性：MIL-STD-883C Method 3015.7 クラス1 (2000V以上)
EMI性能：FCC Class B、CENELEC EN55022 Class B、CISPR22 ITE Class B
RFI耐性：IEC61000-4-3 に基づき、80～1000MHzの10V/m電界で通常影響なし
機械的仕様
コネクタは SFF-8436 仕様と互換性あり。
ケーブル長は 1m～5m、26AWG および 30AWG を提供。
100G QSFP28 Direct Attach Cable (DAC) 概要
100G QSFP28 Direct Attach Cable (DAC) は、データセンター、ネットワーキング、電気通信市場における高速かつ信頼性の高いケーブルアセンブリの要件を満たすように設計されたパッシブ銅ケーブルです。高速相互接続、優れた信号品質、幅広い互換性、柔軟な設計、規制準拠を兼ね備え、さまざまなアプリケーションで活用できます。
主な特徴と性能
高速相互接続
8組の差動銅ペアを備え、28Gbps/チャネルで4チャネル伝送、合計100Gbpsをサポート。
100Gイーサネット (IEEE 802.3bj)、25Gイーサネット、InfiniBand Enhanced Data Rate (EDR) に対応。
既存の10G/14Gアプリケーションでも十分な信号整合性を確保。
信号品質
最適化された構造により低挿入損失と低クロストークを実現。
差動インピーダンスは標準100Ω (90～110Ω)。
互換性と柔軟性
QSFP+ フォームファクターと同じ嵌合インターフェースを採用し、既存のQSFPポートと下位互換性あり。
ストレートおよびブレイクアウト構成が可能。
26AWG～30AWGの幅広いワイヤゲージを提供。
プルツーリリーススライドラッチ設計を採用。
EMI低減のための編組終端やEEPROMマッピングのカスタマイズに対応。
用途
スイッチ、サーバー、ルーター、データセンターネットワーク、ストレージエリアネットワーク、高性能コンピューティング、電気通信・ワイヤレスインフラ、医療診断、テスト・測定機器など幅広い分野で使用可能。
規制準拠
RoHS指令 2011/65/EU および改正指令 (EU) 2015/863
REACH規則 (EC) No 1907/2006
ESD耐性：MIL-STD-883C Method 3015.7 クラス1 (2000V以上)
EMI性能：FCC Class B、CENELEC EN55022 Class B、CISPR22 ITE Class B
RFI耐性：IEC61000-4-3 に基づき、80～1000MHzの10V/m電界で通常影響なし
機械的仕様
コネクタは SFF-8436 仕様と互換性あり。
ケーブル長は 1m～5m、26AWG および 30AWG を提供。
