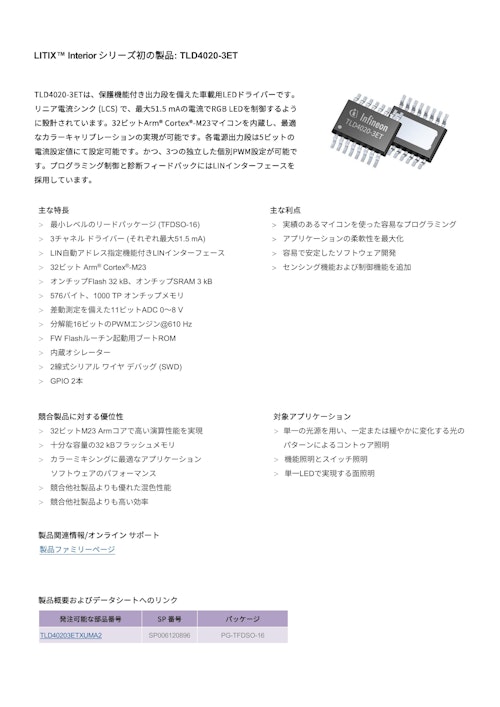

LITIX™ Interior シリーズ初の製品: TLD4020-3ET (インフィニオンテクノロジーズジャパン株式会社) のカタログ情報
LITIX™ Interior シリーズ初の製品: TLD4020-3ET
製品個別カタログ
カタログ紹介
TLD4020-3ETは、保護機能付き出力段を備えた車載用LEDドライバーです。
リニア電流シンク (LCS) で、最大51.5 mAの電流でRGB LEDを制御するように設計されています。
32ビットArm® Cortex®-M23マイコンを内蔵し、最適なカラーキャリブレーションの実現が可能です。各電源出力段は5ビットの電流設定値にて設定可能です。かつ、3つの独立した個別PWM設定が可能です。
プログラミング制御と診断フィードバックにはLINインターフェースを採用しています。
■主な特長
● 最小レベルのリードパッケージ (TFDSO-16)
● 3チャネル ドライバー (それぞれ最大51.5 mA)
● LIN自動アドレス指定機能付きLINインターフェース
● 32ビット Arm® Cortex®-M23
● オンチップFlash 32 kB、オンチップSRAM 3 kB
● 576バイト、1000 TP オンチップメモリ
● 差動測定を備えた11ビットADC 0～8 V
● 分解能16ビットのPWMエンジン@610 Hz
● FW Flashルーチン起動用ブートROM
● 内蔵オシレーター
● 2線式シリアル ワイヤ デバッグ (SWD)
● GPIO 2本
■主な利点
● 実績のあるマイコンを使った容易なプログラミング
● アプリケーションの柔軟性を最大化
● 容易で安定したソフトウェア開発
● センシング機能および制御機能を追加
リニア電流シンク (LCS) で、最大51.5 mAの電流でRGB LEDを制御するように設計されています。
32ビットArm® Cortex®-M23マイコンを内蔵し、最適なカラーキャリブレーションの実現が可能です。各電源出力段は5ビットの電流設定値にて設定可能です。かつ、3つの独立した個別PWM設定が可能です。
プログラミング制御と診断フィードバックにはLINインターフェースを採用しています。
■主な特長
● 最小レベルのリードパッケージ (TFDSO-16)
● 3チャネル ドライバー (それぞれ最大51.5 mA)
● LIN自動アドレス指定機能付きLINインターフェース
● 32ビット Arm® Cortex®-M23
● オンチップFlash 32 kB、オンチップSRAM 3 kB
● 576バイト、1000 TP オンチップメモリ
● 差動測定を備えた11ビットADC 0～8 V
● 分解能16ビットのPWMエンジン@610 Hz
● FW Flashルーチン起動用ブートROM
● 内蔵オシレーター
● 2線式シリアル ワイヤ デバッグ (SWD)
● GPIO 2本
■主な利点
● 実績のあるマイコンを使った容易なプログラミング
● アプリケーションの柔軟性を最大化
● 容易で安定したソフトウェア開発
● センシング機能および制御機能を追加
カタログについて
- カタログ名
- LITIX™ Interior シリーズ初の製品: TLD4020-3ET
- 取り扱い企業
- インフィニオンテクノロジーズジャパン株式会社
- 会社区分
- メーカー
- 該当カテゴリ
- LEDドライバ
- カタログタイプ
- 製品個別カタログ
