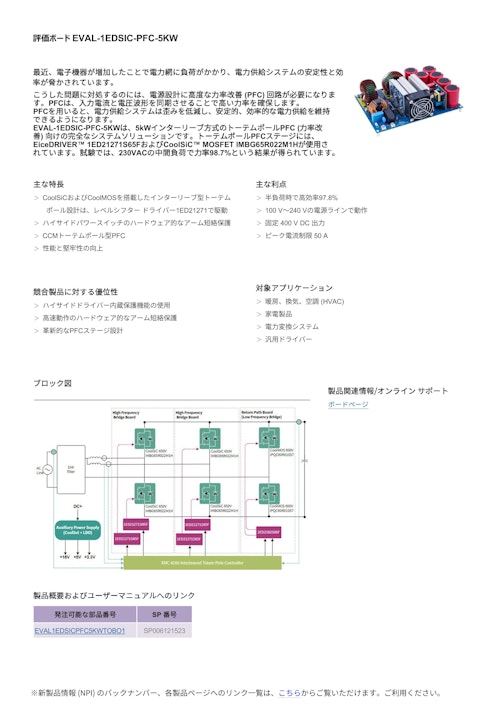

評価ボード EVAL-1EDSIC-PFC-5KW
製品個別カタログ
カタログ紹介
最近、電子機器が増加したことで電力網に負荷がかかり、電力供給システムの安定性と効率が脅かされています。こうした問題に対処するのには、電源設計に高度な力率改善 (PFC) 回路が必要になります。PFCは、入力電流と電圧波形を同期させることで高い力率を確保します。
PFCを用いると、電力供給システムは歪みを低減し、安定的、効率的な電力供給を維持できるようになります。
EVAL-1EDSIC-PFC-5KWは、5kWインターリーブ方式のトーテムポールPFC (力率改善) 向けの完全なシステムソリューションです。トーテムポールPFCステージには、
EiceDRIVER™ 1ED21271S65FおよびCoolSiC™ MOSFET IMBG65R022M1Hが使用されています。試験では、230VACの中間負荷で力率98.7%という結果が得られています。
■主な特長
● CoolSiCおよびCoolMOSを搭載したインターリーブ型トーテムポール設計は、レベルシフター ドライバー1ED21271で駆動
● ハイサイドパワースイッチのハードウェア的なアーム短絡保護
●CCMトーテムポール型PFC
● 性能と堅牢性の向上
■主な利点
●半負荷時で高効率97.8%
● 100 V～240 Vの電源ラインで動作
● 固定 400 V DC 出力
● ピーク電流制限 50 A
PFCを用いると、電力供給システムは歪みを低減し、安定的、効率的な電力供給を維持できるようになります。
EVAL-1EDSIC-PFC-5KWは、5kWインターリーブ方式のトーテムポールPFC (力率改善) 向けの完全なシステムソリューションです。トーテムポールPFCステージには、
EiceDRIVER™ 1ED21271S65FおよびCoolSiC™ MOSFET IMBG65R022M1Hが使用されています。試験では、230VACの中間負荷で力率98.7%という結果が得られています。
■主な特長
● CoolSiCおよびCoolMOSを搭載したインターリーブ型トーテムポール設計は、レベルシフター ドライバー1ED21271で駆動
● ハイサイドパワースイッチのハードウェア的なアーム短絡保護
●CCMトーテムポール型PFC
● 性能と堅牢性の向上
■主な利点
●半負荷時で高効率97.8%
● 100 V～240 Vの電源ラインで動作
● 固定 400 V DC 出力
● ピーク電流制限 50 A
カタログについて
- カタログ名
- 評価ボード EVAL-1EDSIC-PFC-5KW
- 取り扱い企業
- インフィニオンテクノロジーズジャパン株式会社
- 会社区分
- メーカー
- 該当カテゴリ
- 評価ボード バッテリーマネージメント マイクロコントローラー
- カタログタイプ
- 製品個別カタログ
