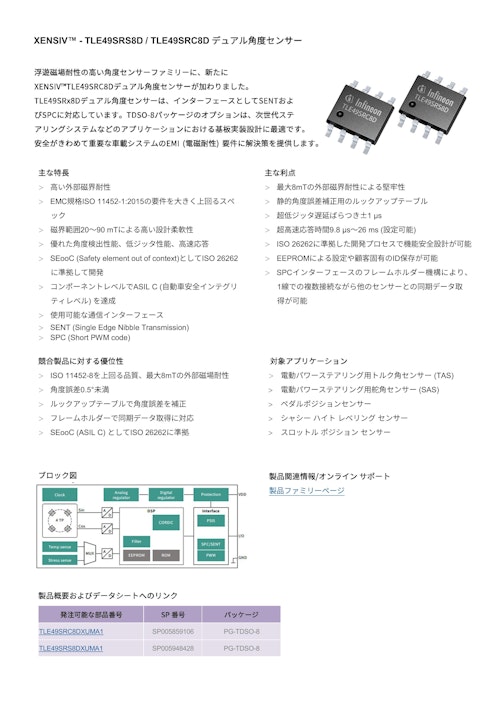

XENSIV™ - TLE49SRS8D / TLE49SRC8D デュアル角度センサー (インフィニオンテクノロジーズジャパン株式会社) のカタログ情報
XENSIV™ - TLE49SRS8D / TLE49SRC8D デュアル角度センサー
製品個別カタログ
カタログ紹介
浮遊磁場耐性の高い角度センサーファミリーに、新たにXENSIV™TLE49SRC8Dデュアル角度センサーが加わりました。
TLE49SRx8Dデュアル角度センサーは、インターフェースとしてSENTおよびSPCに対応しています。TDSO-8パッケージのオプションは、次世代ステアリングシステムなどのアプリケーションにおける基板実装設計に最適です。
安全がきわめて重要な車載システムのEMI (電磁耐性) 要件に解決策を提供します。
■主な特長
●高い外部磁界耐性
● EMC規格ISO 11452-1:2015の要件を大きく上回るスペック
● 磁界範囲20～90 mTによる高い設計柔軟性
● 優れた角度検出性能、低ジッタ性能、高速応答
● SEooC (Safety element out of context)としてISO 26262に準拠して開発
●コンポーネントレベルでASIL C (自動車安全インテグリティレベル) を達成
● 使用可能な通信インターフェース
● SENT (Single Edge Nibble Transmission)
● SPC (Short PWM code)
■主な利点
● 最大8mTの外部磁界耐性による堅牢性
●静的角度誤差補正用のルックアップテーブル
● 超低ジッタ遅延ばらつき±1 µs
● 超高速応答時間9.8 µs～26 ms (設定可能)
● ISO 26262に準拠した開発プロセスで機能安全設計が可能
● EEPROMによる設定や顧客固有のID保存が可能
● SPCインターフェースのフレームホルダー機構により、
1線での複数接続ながら他のセンサーとの同期データ取得が可能
TLE49SRx8Dデュアル角度センサーは、インターフェースとしてSENTおよびSPCに対応しています。TDSO-8パッケージのオプションは、次世代ステアリングシステムなどのアプリケーションにおける基板実装設計に最適です。
安全がきわめて重要な車載システムのEMI (電磁耐性) 要件に解決策を提供します。
■主な特長
●高い外部磁界耐性
● EMC規格ISO 11452-1:2015の要件を大きく上回るスペック
● 磁界範囲20～90 mTによる高い設計柔軟性
● 優れた角度検出性能、低ジッタ性能、高速応答
● SEooC (Safety element out of context)としてISO 26262に準拠して開発
●コンポーネントレベルでASIL C (自動車安全インテグリティレベル) を達成
● 使用可能な通信インターフェース
● SENT (Single Edge Nibble Transmission)
● SPC (Short PWM code)
■主な利点
● 最大8mTの外部磁界耐性による堅牢性
●静的角度誤差補正用のルックアップテーブル
● 超低ジッタ遅延ばらつき±1 µs
● 超高速応答時間9.8 µs～26 ms (設定可能)
● ISO 26262に準拠した開発プロセスで機能安全設計が可能
● EEPROMによる設定や顧客固有のID保存が可能
● SPCインターフェースのフレームホルダー機構により、
1線での複数接続ながら他のセンサーとの同期データ取得が可能
カタログについて
- カタログ名
- XENSIV™ - TLE49SRS8D / TLE49SRC8D デュアル角度センサー
- 取り扱い企業
- インフィニオンテクノロジーズジャパン株式会社
- 会社区分
- メーカー
- 該当カテゴリ
- 磁気センサー 角度センサー
- カタログタイプ
- 製品個別カタログ
