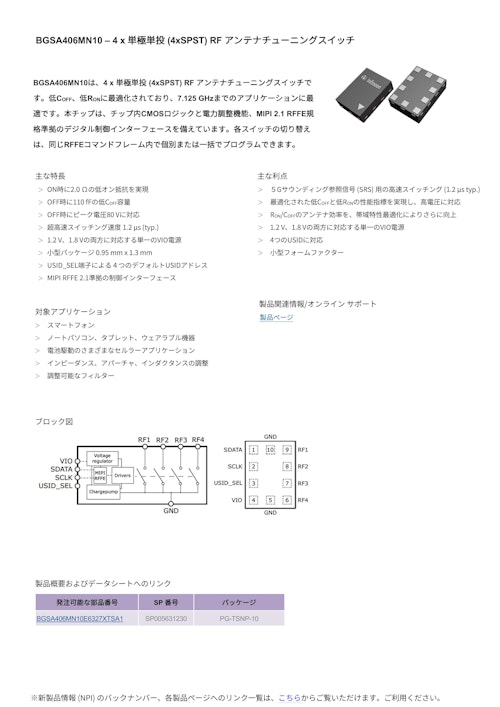

BGSA406MN10 – 4 x 単極単投 (4xSPST) RF アンテナチューニングスイッチ
製品個別カタログ
カタログ紹介
BGSA406MN10は、4 x 単極単投 (4xSPST) RF アンテナチューニングスイッチです。低COFF、低RONに最適化されており、7.125 GHzまでのアプリケーションに最適です。本チップは、チップ内CMOSロジックと電力調整機能、MIPI 2.1 RFFE規格準拠のデジタル制御インターフェースを備えています。各スイッチの切り替えは、同じRFFEコマンドフレーム内で個別または一括でプログラムできます。
■主な特長
● ON時に2.0 Ωの低オン抵抗を実現
● OFF時に110 fFの低COFF容量
● OFF時にピーク電圧80 Vに対応
● 超高速スイッチング速度 1.2 μs (typ.)
● 1.2 V、1.8 Vの両方に対応する単一のVIO電源
● 小型パッケージ 0.95 mm x 1.3 mm
● USID_SEL端子による４つのデフォルトUSIDアドレス
● MIPI RFFE 2.1準拠の制御インターフェース
■主な利点
● ５Gサウンディング参照信号 (SRS) 用の高速スイッチング (1.2 µs typ.)
● 最適化された低COFFと低RONの性能指標を実現し、高電圧に対応
● RON/COFFのアンテナ効率を、帯域特性最適化によりさらに向上
● 1.2 V、1.8 Vの両方に対応する単一のVIO電源
● 4つのUSIDに対応
● 小型フォームファクタ
■主な特長
● ON時に2.0 Ωの低オン抵抗を実現
● OFF時に110 fFの低COFF容量
● OFF時にピーク電圧80 Vに対応
● 超高速スイッチング速度 1.2 μs (typ.)
● 1.2 V、1.8 Vの両方に対応する単一のVIO電源
● 小型パッケージ 0.95 mm x 1.3 mm
● USID_SEL端子による４つのデフォルトUSIDアドレス
● MIPI RFFE 2.1準拠の制御インターフェース
■主な利点
● ５Gサウンディング参照信号 (SRS) 用の高速スイッチング (1.2 µs typ.)
● 最適化された低COFFと低RONの性能指標を実現し、高電圧に対応
● RON/COFFのアンテナ効率を、帯域特性最適化によりさらに向上
● 1.2 V、1.8 Vの両方に対応する単一のVIO電源
● 4つのUSIDに対応
● 小型フォームファクタ
