高圧 エポキシモールド 零相変流器 準拠規格：JEC-1201
製品個別カタログ
カタログ紹介

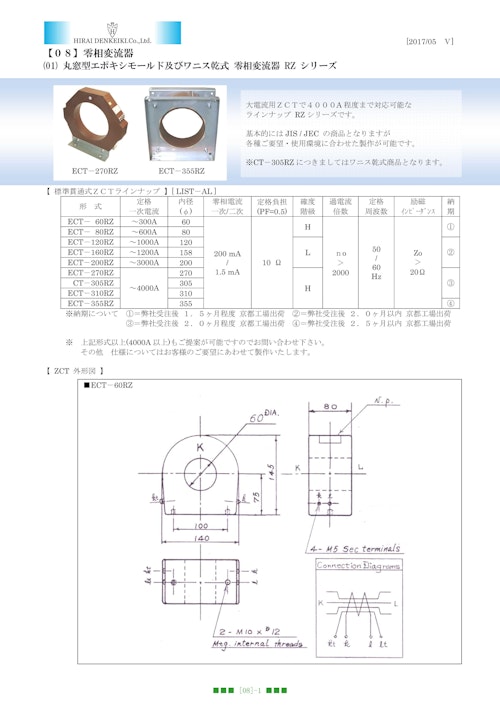

丸窓型エポキシモールド及びワニス乾式 零相変流器 RZ シリーズです。大電流用ＺＣＴで４０００A程度まで対応可能なラインナップです。
基本的には JEC-1201 の商品となりますが
各種ご要望・使用環境に合わせた製作が可能です。
海外仕様のような 零相一次電流100A等にも
対応することが可能です。
三次巻線付き変流器ご要望の場合は、仕様を明記の上ホームページお問い合わせよりお気軽にご連絡くださいませ。
【標準仕様】
準拠規格：JEC-1201
過電圧倍数：n0 > 2000
零相電流：200 mA / 1.5 mA
定格負担：10 Ω
確度階級：Ｈ級 or Ｌ級
対応形式・貫通窓径と対応一次電流：
ECT-60RZ ６０Φ ～３００Ａ
ECT-80RZ ８０Φ ～６００Ａ
ECT-120RZ １２０Φ ～１０００Ａ
ECT-160RZ １５８Φ ～１２００Ａ
ECT-200RZ ２００Φ ～３０００Ａ
ECT-270RZ ２７０Φ ～４０００Ａ
CT-305RZ ３０５Φ ～４０００Ａ
ECT-310RZ ３１０Φ ～４０００Ａ
ECT-355RZ ３５５Φ ～４０００Ａ
※CT-305RZにつきましてはワニス乾式商品となります。
納期：随時お問い合わせください。
基本的には JEC-1201 の商品となりますが
各種ご要望・使用環境に合わせた製作が可能です。
海外仕様のような 零相一次電流100A等にも
対応することが可能です。
三次巻線付き変流器ご要望の場合は、仕様を明記の上ホームページお問い合わせよりお気軽にご連絡くださいませ。
【標準仕様】
準拠規格：JEC-1201
過電圧倍数：n0 > 2000
零相電流：200 mA / 1.5 mA
定格負担：10 Ω
確度階級：Ｈ級 or Ｌ級
対応形式・貫通窓径と対応一次電流：
ECT-60RZ ６０Φ ～３００Ａ
ECT-80RZ ８０Φ ～６００Ａ
ECT-120RZ １２０Φ ～１０００Ａ
ECT-160RZ １５８Φ ～１２００Ａ
ECT-200RZ ２００Φ ～３０００Ａ
ECT-270RZ ２７０Φ ～４０００Ａ
CT-305RZ ３０５Φ ～４０００Ａ
ECT-310RZ ３１０Φ ～４０００Ａ
ECT-355RZ ３５５Φ ～４０００Ａ
※CT-305RZにつきましてはワニス乾式商品となります。
納期：随時お問い合わせください。
