５軸調整付レンズホルダ
ツクモ工学株式会社

💻 電子・電気機器業界用 ⚡ エネルギー業界用 🚀 航空・宇宙業界用

ツクモ工学株式会社の対応状況返信のとても早い企業

返答率

100.0%

返答時間

0.6時間

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■概要・５軸調整付レンズホルダは、レンズ・ミラーなどの円形素子を固定し、XYZβθ調整ができる５軸調整ホルダです。
・X軸方向（光軸方向）、及び 光軸に対し直交するYZ軸方向の調整が可能です。
・キネマティック機構により支点を基準としたあおり角度（βθ角度）の調整が可能です。
・円形素子は、付属のネジリング・デルリンリングで固定します。
・FLH-30 (φ30用) ・FLH-50 (φ50用) では、アダプタマウント（ADM-30-□□、ADM-50-□□）を接続して使用することで、異なるサイズの素子を固定できます。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・ポールの長さは、L＝20～120mmで変更することが可能です。当社標準仕様であれば、価格の変更はありません。
・標準のポールタイプのほか、据付型の対応もしております。
・材質　　：アルミニウム
・表面処理：黒アルマイト

■使い方・素子は、付属のネジリング・デルリンリングで製品本体に固定します。
・X軸方向（光軸方向）の調整（フォーカスの調整）は、製品正面のローレット部（φ40）を使います。
・光軸に対し直交するYZ軸方向の調整（光軸に対する芯出し）は、製品の側面と上面のツマミを使います。
・あおり角度（βθ角度）の調整は、キネマティック機構により調整します。
　・β軸の調整ツマミ：上方（写真で奥の方向に出ているツマミ）
　・θ軸の調整ツマミ：下方（写真で奥の方向に出ているツマミ）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左への方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）円形素子は左回りに回転します。

■製品の固定例・ポールスタンド（PS1-3016）をM16 P1タップ穴（アルミ光学ベンチ用キャリア CA-60など）にネジ固定する。
・ポール（製品に付くφ12のポール）をPS1-3016に固定する。
・ポールの付いている箇所（底面部中央）はM6タップ穴となっております。このタップ穴を利用して、サイズの異なるポールを付けることもできます。
・据付型は、下部部品にある切欠穴にボルトを用いて固定できます。

■用途例・円形素子を固定し、5軸（XYZβθ軸）の調整を行う用途。
・精密ステージほどの移動量を必要とせず、小スペースに円形素子を設置する用途。

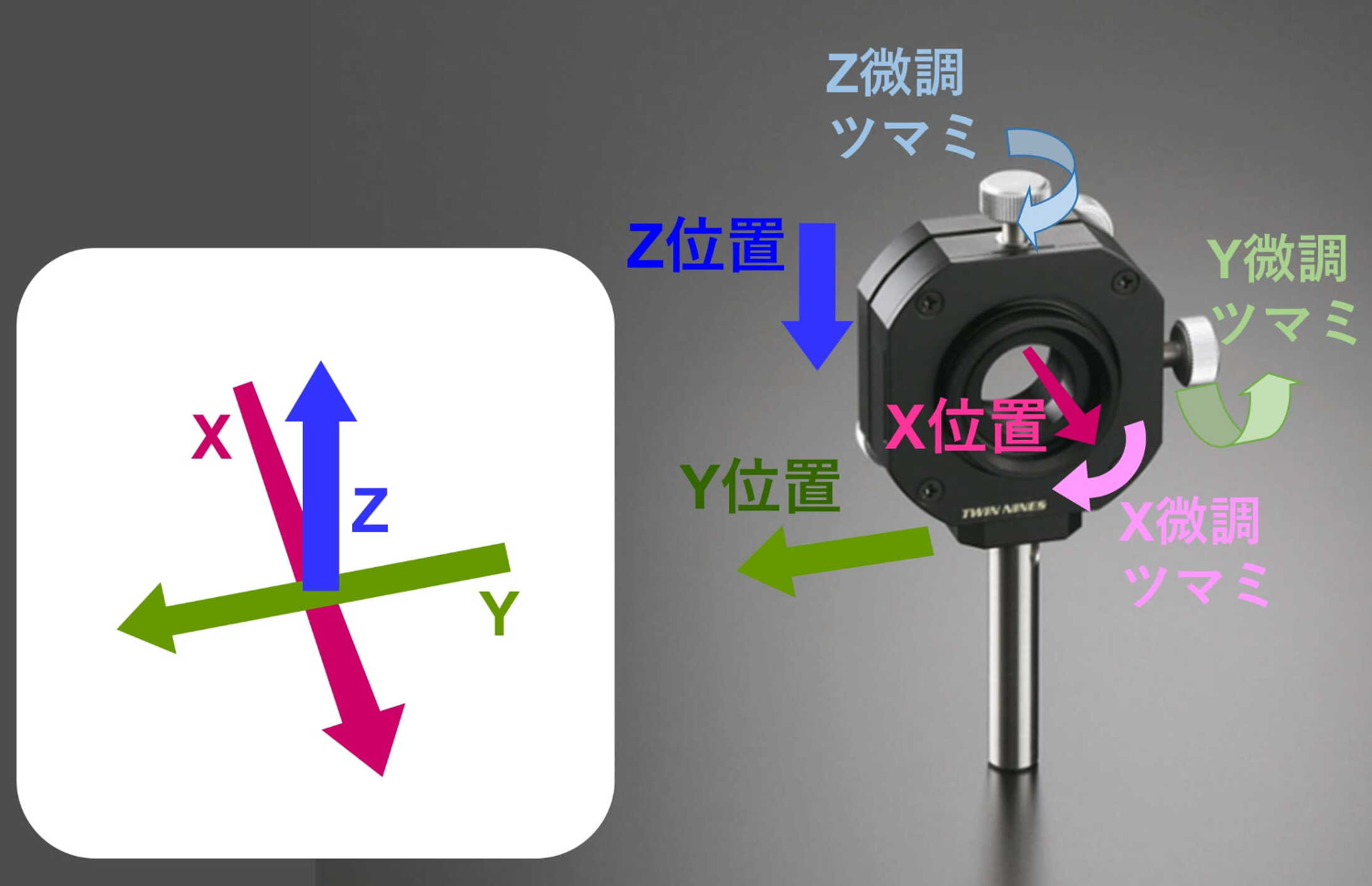

■製品の軸のとり方（6軸の説明）本製品のそれぞれの軸の定め方は以下の通りです（写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：奥から手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸　　：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸　　：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸　　：Z軸を中心とする回転自由度を表現（ヨー、パン）

型番
この商品には5種類の型番があります
