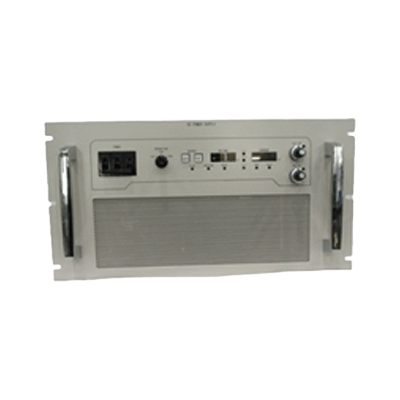

PAT80-100T | 高効率大容量スイッチング電源 PAT-Tシリーズ
菊水電子工業株式会社
価格 (税抜)
型番フィルター
各指標から他の型番を探すことができます。表示されている値は、現在選択されている型番の値です。
OUTPUT ON/OFFディレイ
入力電力
入力電圧範囲・入力周波数範囲
入力電流
公称入力定格電圧
力率
効率
定格 定格出力電力
定格 定格出力電圧
定格 定格出力電流
定電圧 リップルノイズ
定電圧 温度係数
定電圧 立上り時間
定電圧 立下り時間
定電圧 設定可能最大電圧
定電圧 設定確度
定電圧 負荷変動
定電圧 過渡応答
定電圧 電源変動
定電流 リップルノイズ
定電流 温度係数
定電流 設定可能最大電流
定電流 設定確度
定電流 負荷変動
定電流 電源変動
突入電流
電圧表示 最大表示
電圧表示 確度
電流表示 最大表示
電流表示 確度
-
型番
PAT80-100T
-
取扱企業
菊水電子工業株式会社
スイッチング電源注目ランキング
スイッチング電源の製品241点中、注目ランキング上位6点
スイッチング電源注目ランキング (対応の早い企業)
平均返答時間が24時間以内の企業の中での注目ランキング
高効率大容量スイッチング電源 PAT-Tシリーズ PAT80-100Tの性能表
| 商品画像 | 価格 (税抜) | OUTPUT ON/OFFディレイ | 入力電力 | 入力電圧範囲・入力周波数範囲 | 入力電流 | 公称入力定格電圧 | 力率 | 効率 | 定格 定格出力電力 | 定格 定格出力電圧 | 定格 定格出力電流 | 定電圧 リップルノイズ | 定電圧 温度係数 | 定電圧 立上り時間 | 定電圧 立下り時間 | 定電圧 設定可能最大電圧 | 定電圧 設定確度 | 定電圧 負荷変動 | 定電圧 過渡応答 | 定電圧 電源変動 | 定電流 リップルノイズ | 定電流 温度係数 | 定電流 設定可能最大電流 | 定電流 設定確度 | 定電流 負荷変動 | 定電流 電源変動 | 突入電流 | 電圧表示 最大表示 | 電圧表示 確度 | 電流表示 最大表示 | 電流表示 確度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
要見積もり | OFF. 0.1 s~10.0 s (分解能 0.1 s) | 10 kVA (max) | 180 V~250 V ・47 Hz~63 Hz | 32 A (max) (定格負荷時) | 3相 AC200 V~AC240 V 50 Hz~60 Hz | 0.95 (typ) (入力電圧AC200V、定格負荷時) | 85 ％ (min) (入力電圧AC200V、定格負荷時) | 8 kW | 80.00 V | 100.0 A |
測定周波数帯域10 Hz~20 MHzにおいて 350 mVp-p 測定周波数帯域5 Hz~1 MHzにおいて 30 mVrms |
100 ppm／℃ (max) (外部アナログコントロール時) | 100 ms (定格負荷) ／100 ms (無負荷) | 100 ms (定格負荷) ／ 2,000 ms (無負荷) | 105 ％ of rating | ± (0.2 ％ of rating ＋50 mV) | ± (0.1 ％ of rating＋5 mV) | 5 ms (負荷電流50 ％~100 ％の急変時、出力端子にてセンシングした場合) | ± (0.05 ％ of rating＋5 mV) | 300 mArms | 200 ppm／℃ (typ) (外部アナログコントロール時) | 105 ％ of rating | ± (0.5 ％ of rating ＋50 mA) | ± (0.2 ％ of rating ＋30 mA) | ± (0.1 ％ of rating ＋30 mA) | 100 Apeak (max) | 99.99 | ± (0.2 ％of reading＋5 digits) 23 ℃±5 ℃において | 999.9 | ± (0.5 ％of reading＋5 digits) 23 ℃±5 ℃において |
全10種類の型番を一覧でみる
のついている項目名や値は、Metoreeの自然言語処理アルゴリズムを用いて自動生成された値です。各メーカーの製品を横断して比較しやすくするための参考としてご利用ください。自動生成データは黒色の文字、元データは灰色の文字です。
