■特徴 メンブレンスイッチの内部にチップLEDを実装し、キー入力の他に、電源のON/OFFなどをLEDの発光色で表示できます。 当社が一般的に使用するチップLEDは1.6×0.8×t0.36のサイズで、様々な色のバリエーションからお選びいただけますが、ご希望のLEDがあればそれらを使用することも可能です。 厚みは1.5mm程度と、通常のメンブレンスイッチより少し厚くなりますので、ポリドームタイプと組み合わせるのがお薦めです。ただし、表面シートのLED部分にエンボス加工を施すことにより、クリックエンボスタイプと組み合わせる (厚さ1mm以下も可能) こともできます。チップLEDの他に、チップ抵抗・チップダイオードも実装可能です。
スイッチストローク
動作寿命
定格
DC24V 12mA
接触抵抗
300Ω以下 (出力端子間)
バウンス
10msec以下
耐電圧
AC250V 1分間 (各端子間)
使用温度
－10℃~＋60℃
保存温度
－25℃~＋60℃
耐湿性
40℃ 90~95％RH 240H
型番
LED実装タイプ取扱企業
長野テクトロン株式会社カテゴリ
| 商品画像 | 価格 (税抜) | 定格 | 接触抵抗 | バウンス | 絶縁抵抗 | 耐電圧 | 使用温度 | 保存温度 | 耐湿性 | スイッチストローク | 操作力 | 動作寿命 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
要見積もり | DC24V 12mA | 300Ω以下 (出力端子間) | 10msec以下 | 100MΩ以上／DC250V (各端子間) | AC250V 1分間 (各端子間) | －10℃~＋60℃ | －25℃~＋60℃ | 40℃ 90~95％RH 240H | スイッチタイプにより異なります | スイッチタイプにより異なります | スイッチタイプにより異なります |
もっと見る

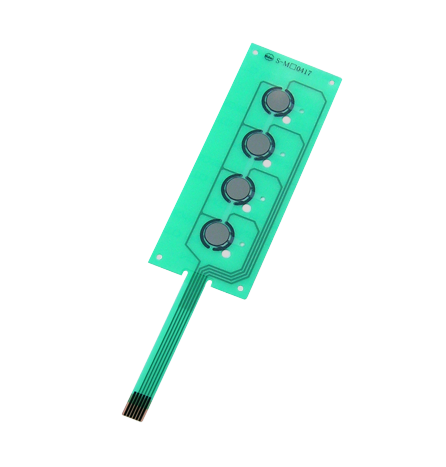

メンブレンスイッチの製品58点中、注目ランキング上位6点
