セットカラーとは

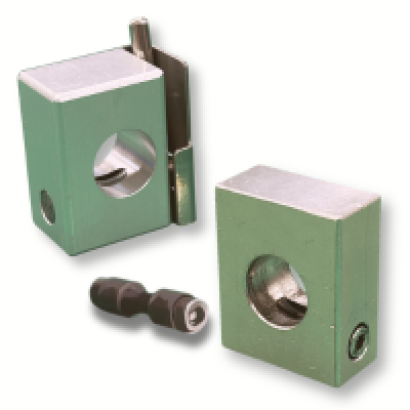

セットカラー

セットカラーとは、軸（シャフト）に六角穴付き止めねじなどで固定する機械部品で、ベアリング、スプロケット、プーリー、ギヤ、軸などの位置を固定させるために使用します。市販されているセットカラーの多くは金属性ですが、樹脂製のセットカラーも一般的に流通しています。セットカラーの軸への取り付けは作業性が良くて簡易であるため、設計時に前述の部品を固定する際には最初の選択肢となる事が多く、様々な場面で使用されています。

セットカラーの使用用途

セットカラーは汎用機械部品であるため分野を問わずあらゆる機器に使用されています。主な用途としては、セットカラーを軸に固定することで、ベアリング、スプロケット、プーリー、ギヤ、軸などの部品を軸方向に対して固定する用途で使用されています。また、軸の任意の位置で固定できる特徴を活かし、セットカラーにブラケットやプレートなどを取り付け可能にしておくことで、ブラケットやプレートを軸上の任意の位置にスライドさせて固定することも可能です。

セットカラーの特徴

セットカラーはねじを用いて簡単に軸に固定することができるのが特徴です。固定方法の違いにより、いくつかの種類に分かれています。

標準タイプ
標準的なタイプのセットカラーです。内径は軸径に応じた精度穴が開いており、多くの場合は六角穴付きボルトで軸に固定します。六角穴付きボルトで固定するため、軸には傷がついてしまいます。
スリットタイプ
カラーにスリットが切られているタイプで、見た目はＣ型をしています。スリットで分かれている片側にはタップが、他方の同軸上には穴とザグリが有り、この部分をボルトで締め付けることで内径部分が締まり、軸に固定します。標準タイプと比べ、締め付けを強くでき、また軸を傷つけません。
スプリット（分割）タイプ
カラーを2つに切ったような半円形状の2部品をねじ止めして軸に固定するセットカラーです。完全に2つに分離する為、軸の端面から挿入する必要が無く、止めたいところに直接組付けできるのが特徴です。

セットカラーはたいへん多くの種類の市販部品が有りますが、製品の設計者が自分自身でセットカラーを設計する場合も多いです。部品のコストや要する時間を考慮して適した方法を選択しています。
