ナックルジョイントとは

ナックルジョイントとは、指のように可動域が存在する継手です。

機械や車両において使用される接続機構の1種で、回転運動を伝達する場合などに使用されます。ナックルジョイントは軸の間で柔軟な運動を可能にします。これにより、振動や角度の変化に対して柔軟に対応できるようになります。剛性も高く、運動を正確に伝達可能です。

また、頑丈で耐久性がある点も特徴の1つです。高い負荷や振動にも耐えられ、長期間の使用においても安定した性能を維持します。回転運動などを伝達する際は、グリースを使用してスムーズな運動を実現します。

ただし、適切なシールが欠ける場合にグリースの漏れが発生することも多いです。これにより、潤滑不足などが生じ、動作の品質や寿命に影響を与える可能性があります。

ナックルジョイントの使用用途

ナックルジョイントは産業界で広く使用される重要な部品です。以下はナックルジョイントの使用用途一例です。

1. 自動車

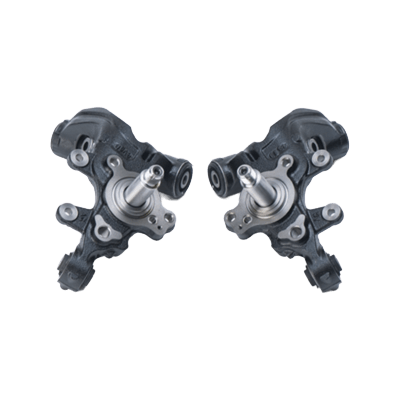

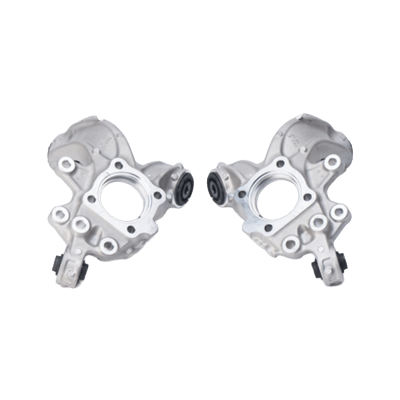

自動車のフロントサスペンションに使用されます。フロントサスペンションは車体とホイールハブの間の振動や衝撃を吸収し、スムーズな乗り心地を提供する役割を果たす機構部です。ナックルジョイントはステアリング軸とホイールハブを接続し、車両の操縦性や操舵性が向上させます。

また、ドライブトレインにおいても重要な役割を果たします。ドライブトレインは、エンジンからの動力を駆動輪に伝達するシステムです。ナックルジョイントはエンジンの出力を駆動輪に伝え、車両が前進または後退を補助します。

2. 産業機械

ナックルジョイントは、関節部分や回転運動の伝達に使用されます。産業機械やロボットアームなどでは、関節の動きを制御するためにナックルジョイントが使用される場合も多いです。ナックルジョイントにより、機械の動作範囲や可動性が向上し、必要な運動や位置制御が可能になります。

また、プレス機にも使用されることがあります。ナックルジョイントを使用したプレス機は、曲げ加工や穴あけ加工を実施することが可能です。

3. 航空機

航空機においてもナックルジョイントは、さまざまな用途で使用される部品です。航空機の操縦系統では、ステアリング操作や制御面の運動を伝達するためにナックルジョイントが使用されます。また、格納機構などにもナックルジョイントが用いられます。

ナックルジョイントの原理

ナックルジョイントは、一般的に金属で構成される部品です。強度が重要なため、ステンレス鋼や鉄などが使用されます。部品としては、主に本体、ピン、割りピンなどで構成されます。

1. 本体

ナックルジョイントの本体は、ピンと割りピンを収める外部の構造です。頑丈な金属製で、各部品を保持する役割を果たします。めねじなどが切られており、これを装置にねじ込んで取り付けられます。

2. ピン

ピンは運動を伝達するための軸として機能する部品です。一般的に円柱状の部品です。ナックルジョイントの中心軸となり、回転運動が行われます。

3. 割りピン

ピンを固定するための割りピンが使用されます。割りピンは通常ピンの一端に挿入され、広がることによって固定することが可能です。割りピンによってピンが外れることを防止し、安全な固定を提供します。

ナックルジョイントの種類

ナックルジョイントは材質や大きさに応じて種類があります。具体的には、大きく1山ナックルジョンと2山ナックルジョイントに分類することが可能です。

1. 1山ナックルジョイント

1山ナックルジョイントは、本体にピンを通す穴が1山のみあるナックルジョイントです。ジョイント対象がコの字の場合は、1山ナックルジョイントが使用されます。

2. 2山ナックルジョイント

2山ナックルジョイントは、本体にピンを通す穴が2山あるナックルジョイントです。ジョイント対象が1山の場合は2山ナックルジョイントが使用されます。

1山と2山は、基本的にセットで使用されます。一方を1山として他方を2山とすることで、軸を自在に駆動させることが可能です。
