曲げ試験機のメーカー17社一覧や企業ランキングを掲載中！曲げ試験機関連企業の2025年4月注目ランキングは1位:インストロンジャパンカンパニイリミテッド、2位:株式会社マルイ、3位:株式会社井谷衡機製作所となっています。 曲げ試験機の概要、用途、原理もチェック！
曲げ試験機とは、材料や製品の曲げに対する強度や特性を評価するための精密な装置です。
試験片を固定する治具、特定の荷重を適用するための圧子、そしてその結果の変位や反応を測定する検出器から成り立っています。単に強度のみならず、材料の挙動や性質を詳細に分析するための重要なツールです。
多くの産業や研究分野での安全性や品質確認の一環として、曲げ試験機の使用は不可欠となっています
関連キーワード
2025年4月の注目ランキングベスト9
| 順位 | 会社名 | クリックシェア |
|---|---|---|

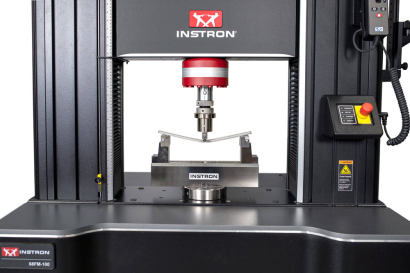

| 1 | インストロンジャパンカンパニイリミテッド |
45.5%
|
| 2 | 株式会社マルイ |
13.6%
|
| 3 | 株式会社井谷衡機製作所 |
9.1%
|
| 4 | 株式会社神戸工業試験場 |
9.1%
|
| 5 | 株式会社日進機械 |
4.5%
|
| 6 | カトーテック株式会社 |
4.5%
|
| 7 | 有限会社岩田鉄工所 |
4.5%
|
| 8 | オガワ精機株式会社 |
4.5%
|
| 9 | 株式会社島津製作所 |
4.5%
|
オレンジサイエンス株式会社
1160人以上が見ています
最新の閲覧: 49分前
返信のとても早い企業
100.0% 返答率
2.0時間 返答時間
1軸圧縮・引張・3点曲げ強度測定装置 UniVert / UniVert S2 セルスケールセルスケール(CellScale：Canada)社の社のUniVert(ユニバート)...
6種類の品番
カトーテック株式会社
530人以上が見ています
最新の閲覧: 21時間前
返信の早い企業
100.0% 返答率
7.7時間 返答時間
純曲げ試験機 生地の風合い判断をする際に、職人や専門家が行う「折り曲げる」という手の動きを分析、機械化し、客観的な数値データに...
株式会社マルイ
100人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
■コンクリート：セメント 骨材のアルカリシリカ反応を調べるための試験機器です。 ■特徴 ・化学法 (反応性試験) ・モルタルバー法 ・...
カトーテック株式会社
600人以上が見ています
最新の閲覧: 9時間前
返信の早い企業
100.0% 返答率
7.7時間 返答時間
純曲げ試験機 布や紙、不織布だけでなく、毛髪やフィルム等の曲げた時のかたさ、回復性を測定することが可能。 測定した値は、指先の感...
株式会社マルイ
110人以上が見ています
100.0% 返答率
37.4時間 返答時間
■コンクリート：セメント 骨材のアルカリシリカ反応を調べるための試験機器です。 ■特徴 ・化学法 (反応性試験) ・モルタルバー法 ・...
カトーテック株式会社
450人以上が見ています
最新の閲覧: 21時間前
返信の早い企業
100.0% 返答率
7.7時間 返答時間
一本曲げ試験機 糸や毛髪のやわらかさ・弾力性の違いを1本単位で簡単に測定、数値化することが可能。曲げた時のかたさや回復性を測定す...
エムティエスジャパン株式会社
10人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
15.3時間 返答時間
■製品概要 1～600kN (220～132,000lbf) の荷重容量、高速･低振動の電気機械式ドライブ、統合されたデジタルクローズドループ制御を備え...
インストロンジャパンカンパニイリミテッド
200人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
13.6時間 返答時間
インストロン TestMaster AT3自動試験システムは、プラスチック試験片の自動 引張試験と曲げ試験に対応するための革新的な設計を採用し...
2種類の品番
カトーテック株式会社
440人以上が見ています
最新の閲覧: 20時間前
返信の早い企業
100.0% 返答率
7.7時間 返答時間
大型曲げ試験機 従来からの微小領域に加え、従来測定することが出来なかった、厚みのあるシート材や、単一素材だけでなく複合体(製品)...
株式会社ツビックローエル
270人以上が見ています
100.0% 返答率
89.7時間 返答時間
roboTest L は、金属およびプラスチック向けの全自動試験システムです。引張試験、曲げ試験、引裂き進展試験 (エラストマー) に使用でき...
レオ・ラボ株式会社
120人以上が見ています
返信のとても早い企業
100.0% 返答率
0.6時間 返答時間
繰り返しの引張変形と屈曲変形をサンプルに加えてクラックの発生と成長を観察することができます。 温度を制御するためのチャンバーもご...
株式会社山本金属製作所
200人以上が見ています
最新の閲覧: 5時間前
GIGA QUAD® YRB300Lは、回転軸系材料の疲労強度調査を行う装置です。YRB300Lは最大負荷荷重85kgと高重量タイプとなっております。高応力...
![非破壊・金属・模型：[金属材料] 鉄筋曲げ試験機 (製品番号：MIE-738-1-30)-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005377.png)
株式会社マルイ
120人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
非破壊・金属・模型：[非破壊] ■建物や建築材料などの劣化を、非破壊で検査・試験する機器をご紹介しています。 ・超音波法 ・電磁誘導...
株式会社エー・アンド・デイ
300人以上が見ています
最新の閲覧: 37分前
返信の比較的早い企業
100.0% 返答率
30.7時間 返答時間
木材用大型試験機は、木材の柱を3点、4点曲げ試験をするための装置です。支点間の調整は、基礎に設置されたレール上を移動するため簡単...
ベルトールドジャパン株式会社
220人以上が見ています
返信の比較的早い企業
100.0% 返答率
26.5時間 返答時間
IML Fractometer Iは、生長錐で取り出した木材コアサンプルの曲げ強度を測定します。 測定範囲は150FU (フラクトメーターユニット) 以上...
![非破壊・金属・模型：[金属材料] 鉄筋曲げ試験機 (製品番号：MIE-738-0-30)-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005378.png)
株式会社マルイ
90人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
非破壊・金属・模型：[非破壊] ■建物や建築材料などの劣化を、非破壊で検査・試験する機器をご紹介しています。 ・超音波法 ・電磁誘導...
TP技研株式会社
200人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
39.4時間 返答時間
本器は、塗料・ワニス及びそれらの関連製品の塗膜の割れ及び素地からの剥がれの抵抗性を確認するものです。
![建材耐久性：[疲労] 電子式実荷重計測型製品曲げ試験機-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005414.png)
株式会社マルイ
120人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
建材耐久性試験機器 ■建材耐久性：[疲労] ALC等の建築パネルに繰返し応力をかける疲労試験機をはじめ、木造建築用耐力壁の面内せん断試...
エムティエスジャパン株式会社
20人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
15.3時間 返答時間
■製品概要 5～600kN (1,100～132,000lbf) の荷重容量を持つシステムは、製造環境におけるQA/QC要件および稼働率の要求を満たし、製品開...
![建材耐久性：[疲労] 200kNパネル曲げ試験機-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005415.png)
株式会社マルイ
110人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
建材耐久性試験機器 ■建材耐久性：[疲労] ALC等の建築パネルに繰返し応力をかける疲労試験機をはじめ、木造建築用耐力壁の面内せん断試...
株式会社ツビックローエル
180人以上が見ています
最新の閲覧: 15時間前
100.0% 返答率
89.7時間 返答時間
roboTest Nは、プラスチック、板金、部品、自動注射器、ペン型注射器、シリンジなどの医療機器用の軽量ロボットを備えた試験システムで...
![建材耐久性：[疲労] 100kNパネル繰返し曲げ試験機-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005416.png)
株式会社マルイ
100人以上が見ています
最新の閲覧: 51分前
100.0% 返答率
37.4時間 返答時間
建材耐久性試験機器 ■建材耐久性：[疲労] ALC等の建築パネルに繰返し応力をかける疲労試験機をはじめ、木造建築用耐力壁の面内せん断試...
株式会社山本金属製作所
250人以上が見ています
最新の閲覧: 1日前
回転軸系材料の疲労強度調査を行う装置です。YRB200は最大負荷荷重20kgとなっております。お客様の使用用途によってYRB200・YRB300Lから...
![建材耐久性：[疲労] 電動式瓦曲げ試験機-株式会社マルイ](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/300615020241005418.png)
株式会社マルイ
100人以上が見ています
最新の閲覧: 14時間前
100.0% 返答率
37.4時間 返答時間
建材耐久性試験機器 ■建材耐久性：[疲労] ALC等の建築パネルに繰返し応力をかける疲労試験機をはじめ、木造建築用耐力壁の面内せん断試...
エムティエスジャパン株式会社
10人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
15.3時間 返答時間
■製品概要 これらの油圧制御式試験システムは、極めて広範なバイオメディカル材料やコンポーネントの動的/静的特性を適切に評価するため...
株式会社ツビックローエル
200人以上が見ています
最新の閲覧: 10時間前
100.0% 返答率
89.7時間 返答時間
roboTest Rは、引張試験、曲げ試験、圧縮試験、衝撃試験を行う全自動試験システムです。 金属、プラスチック、発泡材料などの幅広い用途...
TP技研株式会社
170人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
39.4時間 返答時間
本器は塗料皮膜の密着性、可撓性を9種類のﾊﾞｰにより極めて簡単に測定する試験機です。
ベルトールドジャパン株式会社
160人以上が見ています
最新の閲覧: 9時間前
返信の比較的早い企業
100.0% 返答率
26.5時間 返答時間
IML Fractometer IIは、生長錐で取り出した木材コアサンプルの曲げ強度と圧縮強度を測定します。 付属品： •フラクトメーターII •カッ...
エムティエスジャパン株式会社
10人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
15.3時間 返答時間
■製品概要 超高剛性の4コラムの油圧サーボ式荷重フレームで、1～30MNの荷重に対応するための動定格があります。より大きな容量の荷重フ...
株式会社マルイ
110人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
37.4時間 返答時間
■コンクリートおよびモルタルの圧縮試験機と関連機器のご紹介です。 ・全自動圧縮試験機「アクティス」シリーズ ・アムスラー式圧縮試験...
検索結果 49件 (1ページ/2ページ)
曲げ試験機とは、材料や製品の曲げに対する強度や特性を評価するための精密な装置です。
試験片を固定する治具、特定の荷重を適用するための圧子、そしてその結果の変位や反応を測定する検出器から成り立っています。単に強度のみならず、材料の挙動や性質を詳細に分析するための重要なツールです。
多くの産業や研究分野での安全性や品質確認の一環として、曲げ試験機の使用は不可欠となっています
曲げ試験機は、製品や材料の曲げ特性を詳細に評価するための重要な機器です。その用途は多岐にわたり、様々な産業分野での安全性や品質を確認するために活用されています。
例えば、電子機器部品の頑丈さを確認するための半導体製品や基盤の試験、歯科インプラントや骨折治療具のような医療機器の耐久性を検証する場面などです。さらに、大型の試験機を利用して、鉄道のレールや建築用のコンクリート、鉄筋の強度を測定することも行われているのです。
このように、曲げ試験機は幅広い用途で要求される性能を検証するために使用されています。
曲げ試験機は、試験片の曲げ特性を明らかにするための精密な装置です。主に「3点曲げ試験」と「4点曲げ試験」の2つの方法が採用されます。
3点曲げ試験は試験片の中央に単一の荷重を加え、両端を支持する方式です。これは一様な荷重分布を持たず、主に材料の曲げ加工の特性を探る工業試験に利用されます。
4点曲げ試験は2つの荷重を等距離で加え、その間の荷重分布が一様で、材料の基本的な曲げ強度を評価するのに適しています。試験中、試験片のたわみが測定され、このデータを解析して曲げ応力や曲げひずみの情報を得ることが可能です。これにより、材料や製品の品質や性能が評価されます。
電動式の曲げ試験機は、電気モーターを利用して試験片に対する荷重を制御します。電動式の最大の特長はその精密さであり、微細な荷重の変動や繊細な測定が必要な場合には電動式が最適です。
また、電源さえあればどこでも使用可能という利点もあります。実験の再現性や連続的なデータ取得にも優れています。
油圧を活用して荷重を調節するタイプの曲げ試験機です。油圧式は、特に大きな荷重が要求される試験、例えば建築材料の試験などに適しています。
その強力なパワーと頑丈さから、多くの産業現場で信頼されて使用されています。一方で、維持管理が電動式に比べてやや煩雑になることが考えられます。
小型でスペースを取らない卓上型の曲げ試験機は、研究所や学校の教育現場など、限られた場所での利用を想定しています。主に小さな試験片のテストや基本的な試験に適しており、使いやすさや移動の容易さが魅力です。
大型の試験片、例えば建設材料や大型の機械部品などの試験には、大型の曲げ試験機が要求されることが多いです。これらの試験機は、高い荷重を安定して加える能力を持っています。ただし、専用の設備や場所が必要となることもあり、設置や移動には注意が必要です。
曲げ試験機の中心となる部分は、試験片を確実に保持するための装置です。この保持装置は、試験片が曲げ試験中に位置を変えることなく、安定して荷重を受け止められるようにデザインされています。材質や形状に応じて、さまざまなタイプの保持具が存在します。
圧子は試験片に直接荷重を加える部分であり、特に強度や精度が求められる部分です。材料の特性や試験方法に応じて、圧子の形状やサイズが異なることがあります。荷重の均等な加え方や、特定の点に対する集中的な力の加え方など、多様な圧子が設計されています。
曲げ試験では、試験片にどれだけのたわみが生じたかを正確に測定することが重要です。このための専用の測定装置が、曲げ試験機に組み込まれています。光学的なセンサーや物理的な計測器具など、さまざまな技術が用いられており、測定の精度は機器の性能によって大きく異なります。
曲げ試験機の動作を制御するためのユニットです。デジタル化された最新の機器では、タッチパネルや専用のソフトウェアを使用して、試験条件の設定やデータの解析、保存が行えます。
また、安全機能やアラーム機能もこのユニットに組み込まれており、異常が発生した際には速やかに対応が可能です。
