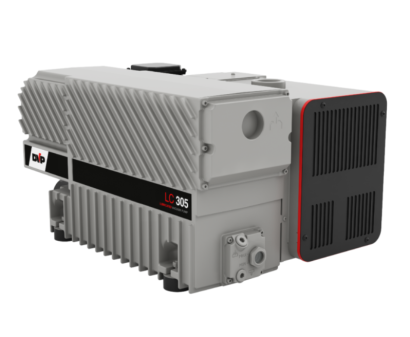

ロータリポンプとは、中真空 (10^-1 Pa) 程度までの真空状態を容易に実現するポンプです。
正式には油回転真空ポンプと呼ばれます。主な特性は以下の通りです。
比較的安価で操作も簡単なため、科学研究用機器や産業システムなど様々な用途に利用されてきました。
最近では、モータ直結高速回転速型が開発され小型化が進んだことにより、利用範囲が拡大しています。しかし、従来型のベルトがけ低速回転型機種も、化学実験関係のような薬品蒸気を吸引する場面で活躍しています。
ロータリーポンプは操作や据え付けが簡単で手軽に使えるため、真空が必要であるが高真空までは必要とされない場面で幅広く使用されています。具体的には、真空が必要な科学実験用装置等と組み合わせて使用します。
また、超高真空を実現する際に初期段階の減圧 (粗引き) や、システム全体の背圧を維持するためのバックポンプとして使用されることも多いです。この使い方では、排気速度の大きさが役立っています。ロータリーポンプのコンパクトさと安定した性能が使いやすさの基盤となっており、多種多様な利用方法にフィットします。
ロータリーポンプは形式によって原理が異なります。
シリンダの内側に組み込まれているローターに取り付けられた2枚の羽根によって、シリンダ内を3つの空間に分割する構造になっています。羽根によって分割された小部屋の気体がローターの回転とともに排出されることにより、減圧が進みます。
円筒形ステータの中心に設置された偏芯ローターの一部がステータと接触しながら回転します。ステータとローターの隙間空間にある気体が排出されることにより、減圧が進みます。
偏心ローターの回転によってピストンが上下運動を行います。シリンダ内部の期待がピストンにより圧縮・排出されることで減圧が進みます。
これらすべての形式のロータリーポンプにおいて、ベアリング部の潤滑や冷却、ポンプ内部の気密性を高めるためオイル (油) を用いています。そのため油回転真空ポンプと呼ばれます。
ロータリーポンプを選ぶ時は、下記の3点を確認する必要があります。
到達させたい真空度が機種の性能に合致しているかが、選定する際に最も重要です。ロータリーポンプの中でも、ツーステージ型は高い真空を得ることができます。
屋外で手軽に使う場合は、バッテリー駆動型が便利です。例えば、エアコン設置のときに冷媒を吸引する作業の時などが挙げられます。
据え置きで使用する場合は電源使用のタイプになります。多くの装置が単相交流100Vを用いますが、工業用のモデルでは3相交流を用いるタイプもあります。
真空引きをしている途中に停電が発生するなど、作業中に動作が止まってしまった際に、ロータリーポンプから真空側にオイルが吸引されて流れてしまいます。停止操作のときに減圧解除が不十分である場合も同様のことが起こるため、防止する逆流防止機構の有無も重要な選択ポイントです。
ロータリーポンプでは、オイルを用いる以上、どうしてもオイルミストが排気側に飛んでいきます。また、ごくわずかなオイルがミストとして真空側にも舞い上っていきます。真空にオイルミストが混ざることが好ましくない場合は、油回転ポンプではなくオイルフリー型のポンプを検討するとよいでしょう。
可燃性・支燃性ガス (酸素) を廃棄する場合、オイルミストが排気側で粉塵爆発に似た現象で爆発する場合があります。このようなガスを排気する場合、オイルに不活性油 (ハロゲン化炭化水素のオイル等) を用いると良いとされています。
減圧時に吸引した気体に含まれる、少量の凝縮物 (水や有機溶媒など) はオイルに溜まっていきます。そのままにしておくと、オイルの本来の性能が発揮できなくなるため、これを除去するためにガスバラストという操作を行います。
ロータリーポンプの温度が十分上がっている状態で、ガスバラストバルブという弁を開放することで、凝縮物を揮発させて放出することが可能です。
オイルは徐々に劣化していくため、定期的に交換が必要です。一般的には、半年から1年に1回程度の交換を行います。
参考文献
http://www.asahiseiki.co.jp/
http://www.asahiseiki.co.jp/column/post/
http://www.shinku-pump.com/vacuumpump/rotary/
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
ロータリーポンプのカタログ一覧はこちら企業
株式会社三津海製作所 伯東株式会社*一部商社などの取扱い企業なども含みます。
企業の並び替え
2023年08月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社ナカキン |
15.9%
|
2 | 株式会社イワキ |
11.4%
|
3 | キヤノンアネルバ株式会社 |
11.4%
|
4 | 株式会社日本ピスコ |
11.4%
|
5 | 株式会社花塚製作所 |
10.2%
|
6 | 大同機械製造株式会社 |
8.0%
|
7 | 日本クロイド工業株式会社 |
6.8%
|
8 | 東横化学株式会社 |
6.8%
|
9 | 丸山真空ポンプ株式会社 |
4.5%
|
10 | 株式会社昭栄 |
3.4%
|
注目ランキング導出方法について
注目ランキングは、2023年8月のロータリーポンプページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
Metoreeに登録されているロータリーポンプが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
株式会社日本ピスコのロータリ真空ポンプは、吸着搬送、真空チャック、脱泡・脱気、袋詰め、真空包装、真空形成などの用途に用いられる装置です。
回転部へのバランス設計を徹底しており、低運転音・低振動を実現しています。
低発塵性・低揮発性に優れた真空用クリーングリースを使用しており、給油も不要です。、
マグネットカップリングを採用しており摺動シールが不要、そのためシール摩耗によるメンテナンスが不要になりモータ軸部への負荷が抑えられ長寿命化が図られています。
株式会社イワキのWRU-U1シリーズは、業界初となるステンレスギヤケースタイプを標準化したサニタリーロータリーポンプです。
燃料電池やリチウムイオン二次電池などの新エネルギー分野、ビールやマヨネーズなどの食品分野、樹脂剤・接着剤などの化学分野などでの活用が適しています。
ロータは独自開発の特殊合金を採用しており、急激な圧力変化による金属接触時にもカジリを起こさず、低粘度液から高粘度液まで幅広く使用することができます。
徹底したサニタリー構造により、各部品の分解・組み立てが容易になりポンプ内も洗浄しやすくなっています。
日本クロイド工業株式会社のクロイドロータリーポンプは、あらゆる液体の移送に抜群の性能を発揮するロータリーポンプです。
ケージングの内部に2個の扇形のブレードを搭載しており、パイロットギヤーによって同期して回転しているためお互いのブレードの接触はありません。
完全サニタリー式のため、簡単に分解、組み立て、洗浄できる設計になっています。
ロータリーポンプの要部はカニゼン及びコンポジットカニゼン処理されており、メタルタッチのないローターを使うことで高耐摩耗性を実現しています。
大同機械製造株式会社の大同ローブポンプは、バター、チーズ、マヨネーズ、ケチャップといった食品やクリーム、ローション、シャンプー、リンス、石鹸といった化粧品、エマルジョン、インク、接着剤といった化学用途に適したロータリーポンプです。
2つのローターがタイミングギヤにより回転するため、ローターが接触しない非接触式のポンプになります。
独自の3葉式のローターを採用し、吸込口、吐出口の接合は標準でサニタリーネジユニオン継手ですが、ヘルール、フランジ、PTネジも選択することができます。
丸山真空ポンプ株式会社のゲーテ型真空ポンプGPシリーズは、静かで振動の少ないゲーテ式を採用しているため、室内の使用に適した装置になっています。
超低振動かつ低騒音なので場所を選ばず使用することが可能です。
到達真空度は最大7×10-1Paで中真空まで排気ができます。
小型ですが排気速度は100L/minと大きく、大気圧からも作動できる真空ポンプのなかでは最も効率の良いゲーテ式なので汎用性が高くどんな場面でも使用することができます。
