チップトレイについての概要、用途、原理などをご説明します。また、チップトレイのメーカー14社一覧や企業ランキングも掲載しておりますので是非ご覧ください。チップトレイ関連企業の2025年1月注目ランキングは1位:シノン電気産業株式会社、2位:巴工業株式会社、3位:MCCアドバンスドモールディングス株式会社となっています。

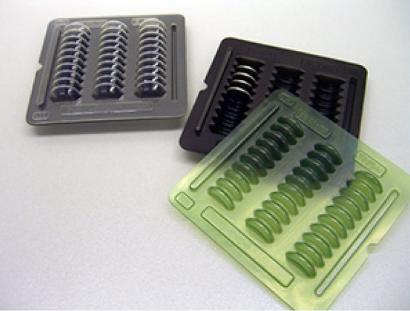

チップトレイとは、ウエハチップやプリズム、レンズ、水晶などの様々なチップ状部品を入れるための容器です。
半導体製品やガラス製品など、ほこりの付着や微小な傷が大きなダメージとなる製品をチップトレイに入れることで、これらの製品の機能性を損なうことなく保管・運搬することができます。
また、チップトレイは内部が区分けされているために、運搬中の内容物同士の衝突による破損や混合し見分けがつかなくなるなどの問題を解消することができます。
チップトレイは区分けされたケース内にチップ状の製品を保管することによって、製品をほこりの付着が傷の発生などから保護することができます。
したがって、半導体に使用されるシリコンウエハを切断したウエハチップや半導体チップ、精密機器に使用されるボールレンズや半球レンズの保管容器として使用されています。
これらの製品は清浄化管理された空間であるクリーンルーム内で生産されるものが多く、次工程への搬送や出荷などのためにクリーンルーム外に持ち運ぶ際に、チップトレイに保管して運搬します。
ウエハチップや精密機器用ガラスレンズなどチップトレイで保管する製品はほとんどが微小な傷でも付けてはいけない製品であるため、チップトレイには比較的柔らかく繊維などのくずが発生しにくい材料であるプラスチックが使用されます。
また、チップトレイで保管する部品には半導体製品などの電気的に繊細な製品が数多くあります。これらの製品はトレイ内に蓄積された静電気によって故障してしまう可能性があるため、プラスチックの中でも静電気が蓄積しにくい導電性のポリスチレンや帯電防止のABSなどが使用されます。
使用環境によって耐熱性が必要な場合にはベークライトやカーボンファイバーを用いたり、紫外線を嫌う製品を保管する場合には黒色にしたりと様々な材質・色のチップトレイが製造されています。
クリーンルーム内で使用されることが多いことから、予めクリーンパック(クリーンルーム内で製造および真空パックした状態で出荷)されたチップトレイ製品も多くあります。
参考文献
https://www.kyokutos.co.jp/product/semiconductors/tabid/187/Default.aspx
https://www.yamato-material.co.jp/electronics/tray/
https://shinon.co.jp/jp/products_03/
*一部商社などの取扱い企業なども含みます。
2025年1月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | シノン電気産業株式会社 |
11.5%
|
2 | 巴工業株式会社 |
9.8%
|
3 | MCCアドバンスドモールディングス株式会社 |
9.8%
|
4 | 株式会社牧野工業 |
9.0%
|
5 | ユニテクノ株式会社 |
9.0%
|
6 | 三島光産株式会社 |
8.2%
|
7 | 立山ケース株式会社 |
8.2%
|
8 | 日本インテグリス合同会社 |
8.2%
|
9 | 株式会社極東商会 |
6.6%
|
10 | コーケン化学株式会社 |
5.7%
|
注目ランキング導出方法について
注目ランキングは、2025年1月のチップトレイページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
業界別
💻 電子・電気機器株式会社台和
70人以上が見ています
最新の閲覧: 5時間前

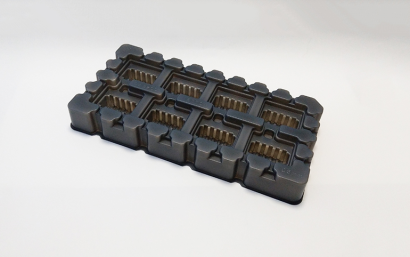

液晶ドライバなど電子部品を検査・搬送する為のトレイです ■サイズ 2、3、4インチ ■原材料 ・帯電防止ABS ・導電性PPE ・導電性PS
有限会社オルテコーポレーション
340人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
39.6時間 返答時間

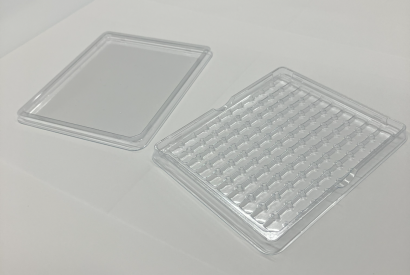

■特徴 ・2インチ/4インチのチップトレイは既存品のラインナップを豊富に取り揃えています。 ・材質は金属 (アルミ,SUSなど) 、樹脂 (PS,ABS,など) から選択い...
高宮産業株式会社
530人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
0.4時間 返答時間

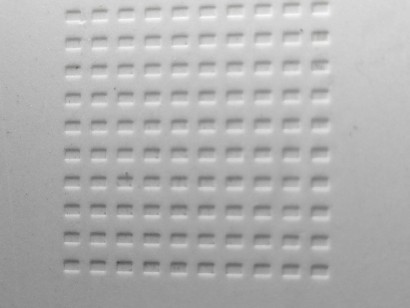

20種類以上の持ち型があり、サイズが合えば初期費用で必要となる金型代をかけずにお使いいただけます。受注生産品で各種1,000枚からご注文をお受けいたします...
10種類の品番
東京プロト株式会社
120人以上が見ています
最新の閲覧: 20時間前
返信の比較的早い企業
100.0% 返答率
14.5時間 返答時間
Under Shock (アンダーショック) は、東京プロト (株) の特許・意匠・商標です。 (※) ■特徴 ・アンダー形状・逆勾配20°も可能。 ・工業用出荷トレイ外周部...
シノン電気産業株式会社
540人以上が見ています
最新の閲覧: 3時間前
■シノンのICトレイはオープン品だけでも600種類以上と業界随一の品揃えです。 トレイ代のみでお求めいただけるオープントレイ、お客様ご指定のPKGに合わせて...
2種類の品番
株式会社台和
100人以上が見ています
最新の閲覧: 11時間前
半導体など電子部品を検査・搬送する為のトレイです。 ■サイズ JEDECトレイ 315.00 × 135.90 × 7.62 (or 12.19) ■原材料 ・導電性PPE ・導電性PS ・導電性...
ムツミ産業株式会社
110人以上が見ています
最新の閲覧: 1日前
■製品概要 製造ラインの自動部品供給用に。ワーク形状にしっかりと合わせて作ります。自動供給機ように、しっかりとした精度で作ります。 ■製品特徴 トレー...
美津和産業株式会社
140人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
1.1時間 返答時間
■特徴 ・メッシュをトレイ状に加工した製品です。 ・SUS:錆に強い。インコネル:耐熱性が高い。 ・上部はケガ防止加工を施しております。 ・網目、サイズ等...
ムツミ産業株式会社
170人以上が見ています
最新の閲覧: 1日前
■製品概要 プラスチック (ポリエチレン樹脂) にカーボンブラックを練り込むことで帯電防止品と比較して、抵抗値を下げています。樹脂にカーボンブラックの粒...
ムツミ産業株式会社
120人以上が見ています
最新の閲覧: 1日前
■製品概要 静電気の蓄電 (帯電) による電子部品のトラブルを防ぎます。「帯電防止剤練り込みタイプ」は、練り込みタイプと書いてあるように原料は製造する際...
ムツミ産業株式会社
140人以上が見ています
最新の閲覧: 1日前
■製品概要 工場間の部品搬送時の部品保護の為に部品をしっかり固定できるよう部品に合わせて企画提案・設計いたします。収納部品によって、さまざまなシート...
MAPPREND.株式会社
290人以上が見ています
最新の閲覧: 9時間前
返信の比較的早い企業
100.0% 返答率
13.0時間 返答時間
【MAPPREND.のプリズム用トレーの特徴】 ①プリズムを守るトレー プリズムは、キズから守ることが必要になります。そのためには、プリズムとトレーの接触箇所...
MAPPREND.株式会社
350人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
13.0時間 返答時間
【MAPPREND.のレンズ用トレーの特徴】 ①光学レンズを守るレンズ用トレー 光学レンズは、キズから守ることが必要になります。そのためには、光学レンズとトレ...
ワイエイシイガーター株式会社
120人以上が見ています
最新の閲覧: 1日前
電子部品用トレイとは、様々な種類や大きさの電子部品や精密部品などを梱包し、安全に輸送・保管することに適しています。また、品質を保つだけではなく、実...
株式会社MSAファクトリー
250人以上が見ています
最新の閲覧: 12時間前
100.0% 返答率
149.2時間 返答時間
■主な用途 チップ部品、デバイスの耐久性、信頼性評価用のハンドリングとして ■高耐久性・耐熱性 金属製ならではの耐久性。特に耐熱性は300℃まで*条件等に...
4種類の品番
株式会社MSAファクトリー
150人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
149.2時間 返答時間
■主な用途 チップ部品、デバイスの耐久性、信頼性評価用のハンドリングとして ■高耐久性・耐熱性 金属製ならではの耐久性。耐熱性は300℃まで*条件等により...
株式会社MSAファクトリー
150人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
149.2時間 返答時間
■主な用途 チップ部品、デバイスの耐久性、信頼性評価用のハンドリングとして ■ロック機能付きトレー 樹脂の柔軟性を利用したロック機能付きのトレーも製作...
株式会社タイセー
190人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
382.5時間 返答時間
■用途 ・半導体チップや光学品等の工程内輸送・保管 ・小ロッドからチップトレーの設計から対応しております。材質も金属/樹脂の対応が可能です。
