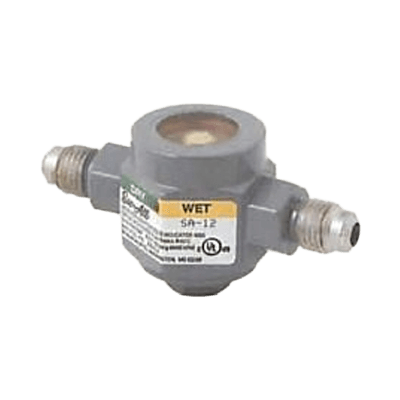

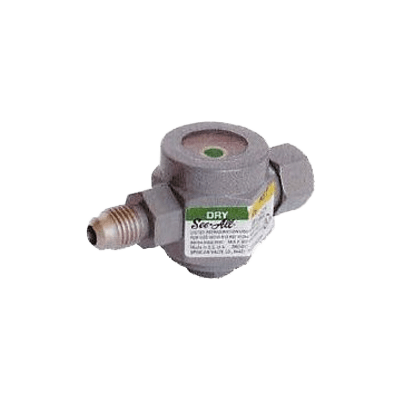

サイトグラス (英: Sight Glass) とは、流体の流れや液面位置の監視するための機器です。
流れ監視の用途では、「サイトフロー」「フローサイト」「サイトフローインジケーター」とも呼ばれることもあり、配管内流体の流れの有無や流量程度を監視することが目的です。液面の確認の用途では、「サイトフローゲージ」とも呼ばれることもあり、液面位置 (レベル) の監視が目的となっています。
上記2つの用途では、機器の形状や構造、取り付け方法が大きく異なります。
図1. サイトグラスの使用例
サイトグラスは、前述のように下記2つの用途があります。
流体の流れ監視の場合のサイトグラスは、発電所や工場などで敷設されている配管に、フランジやねじ込みで接続されています。配管内部を流れる蒸気や水、薬品などさまざまな液体の流れを、運転員やメンテナンス作業者が目視で監視を行っています。
液面位置監視の場合のサイトグラスは、減速機や軸受 (ベアリング) を使用している機械のハウジング側面の穴に、ねじ込みや打ち込み (はめ込み) で取り付けられています。運転員やメンテナンス作業者が、適正な液面レベルの確認と、適正給油量の確認を目視で行っています。
図2. サイトグラスの原理
サイトグラスの原理は、上記2つの用途によって異なります。
流体流れ監視用のサイトグラスは、大きく分けて下記の2つの方法で視認する構造です。
液面位置監視用のサイトグラスは、オイルなどの液体の適正位置 (レベル) に取り付けられ、液面がサイトグラス取り付け位置に達すると、サイトグラス内に液体が入り込み、液面を確認する構造です。
一般的に、液面が中央位置付近になるようにオイルなどを給油します。ただし、サイトグラス内全てが液体で充満されている場合は、必要以上に給油されていることを示しています。
サイトグラスの構造による種類は、下記のとおりです。
図3. 流れ監視用サイトグラスの種類
透視式
透視式サイトグラス内部は特別な機構はなく、流体が通過する際の渦や気泡により確認する構造です。二液流体で使用した場合は、色合いなどで混合状態を確認することができます。
フラップ式
フラップ式サイトグラス内部に、フラップと呼ばれる板がピンなどの軸に取り付けられ、流体の流れに応じてフラップの角度が変化することで、流れ状態を確認する構造です。流量が多いほどフラップの角度は水平に近くなります。
ボール式
ボール式サイトグラス内部には数個のボールがあり、流体の流れに応じてボールが浮遊し回転することで、流れ状態を確認する構造です。流量が多いほどボールの動きは早くなります。
羽根車式
羽根車式サイトグラス内部に、羽根車が取り付けられ、流体の流れによって羽根車が回転することで、流れ状態を確認する構造です。流量が多いほど羽根車の回転は速くなります。
ノズル式
ノズル式サイトグラス内部には、ノズルと呼ばれるパイプ状のものがあり、ノズルら滴下する流体を確認します。ノズル式は、流体がガラスと接触しないため、ガラスの汚れが少ないのが特徴です。このタイプは少流量用で、垂直配管に設置し流れ方向は、上から下向きに使用に限定されます。
ランタン式
ランタン式サイトグラス本体は、ガラスでパイプ状になっているため、360°どの方向からも流れの確認ができます。液体に使用する場合は、液体の残留が少ないのが特徴で、液体だけではなく紛体などの流れの監視にも適しています。このタイプも、垂直配管に設置し流れ方向は、上から下向きに使用に限定されます。
図4. 液面位置監視用サイトグラスの種類
ねじ込み式
ねじ込み式サイトグラスは、減速機ハウジングなどに加工されためすねじに、ねじ込んで取り付けます。サイトグラス内部には、反射板があり視認しやすいタイプと、反射板がないタイプがあります。
打ち込み式
打ち込み式サイトグラスは、減速機ハウジングなどに加工された単純な穴に、はめ込んで取り付けます。サイトグラス内部には、ねじ込み式と同様に反射板がありとなしがあります。
ドーム型
ドーム型サイトグラスは、ガラス面が半球状のドーム型で、ねじ込んで取り付けます。
サイトグラスに使用されている代表的な材質は、下記のとおりです。
流体流れ監視用 (本体部分)
液面位置監視用
窓に使用されているガラスは、使用する流体の種類や圧力・温度によって異なった材質になります。
流体流れ監視用は、強化ガラスや高温用はホウケイ酸ガラスなどを使用しています。液面位置監視用は、ポリカーボネート樹脂 (PC) や強化ガラスです。
サイトグラスに関する規格には下記があります。
蒸気配管のドレン排出配管には、圧力計やボールバルブ、グローブバルブ、ドレン回収装置、ストレーナ、スチームトラップ、減圧弁、逆止弁、電磁弁などの後流側にサイトグラスが設置されていることがあります。そのため、サイトグラスに到達するまでにウォーターハンマーやフラッシュ蒸気、キャビテーションが発生することで、正確に流量を計測できないなどの問題が発生します。
また、高温流体で使用する場合の問題点は、蒸気によりサイトグラスも高温状態になり、急激な冷却による温度低下が生じると、サイトグラスのガラス部には熱衝撃などで破損することです。したがって、サイトグラスを取り付ける場所や環境を考慮して、型式や特にガラス材質の選定を行う必要があります。
参考文献
https://www.wasinokiki.co.jp/product/sightglass.html
https://jp.misumi-ec.com/vona2/mech/M2000000000/M2020000000/M2020020000/
https://www.three-mmm.co.jp/product/sight-glass/flange-type/index.html
https://www.sekiyu-gakkai.or.jp/jp/kankou/kikaku/f.html#JPI-7S-15-2011
https://webdesk.jsa.or.jp/books/W11M0070/index
https://rnavi.ndl.go.jp/research_guide/entry/theme-honbun-400383.php
https://www.bsigroup.com/en-AU/
https://j-net21.smrj.go.jp/development/energyeff/Q1205.html
https://www.ansi.org/
*一部商社などの取扱い企業なども含みます。
2024年10月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 日本計器株式会社 |
7.5%
|
2 | 株式会社テイエルブイ |
7.1%
|
3 | 株式会社大洋バルブ製作所 |
5.5%
|
4 | 株式会社サワダ製作所 |
4.3%
|
5 | 株式會社三和トレーデング |
4.3%
|
6 | 株式会社ミヤワキ |
4.3%
|
7 | 昭和機器計装株式会社 |
4.3%
|
8 | トーステ株式会社 |
4.3%
|
9 | 大同工機株式会社 |
4.0%
|
10 | 株式会社フジトク |
4.0%
|
注目ランキング導出方法について
注目ランキングは、2024年10月のサイトグラスページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
171 点の製品がみつかりました
大同工機株式会社
250人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・直接パイプの両面に長いガラス (小判型) を取り付けたモデル ・可視長が長く、流れ状態、混入物の確認の用途に最適 ・炭素鋼、ステンレス鋼の他に特殊材...
大同工機株式会社
160人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・クロス管を用いたモデル (流体抵抗が少ない・内部の液体残留が少ない) ・本体部材質:鋳鉄 (FC) ・内面に耐蝕用の各種ライニング施工 (グラスライニン...
日本計器株式会社
640人以上が見ています
最新の閲覧: 10時間前
100.0% 返答率
89.9時間 平均返答時間
サイトグラス SIGHT GLASS CD/DN/DB/L サイトグラス C型/L型 配管内部の流れを確認する液面計です。 四方より確認しやすいランタン式や、使用条件の厳しいラ...
4種類の品番
大同工機株式会社
220人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・鋳鉄 (FC200) 製、フランジ接続モデル ・コンパクトボディで経済的
3種類の品番
大同工機株式会社
290人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスをボルトで一緒に取り付けるコンパクトなモデル ・大きな可視径なのに、高圧対応 ・モデル:NCを鋳物製にしたローコストタイプ ※他にも品番が...
10種類の品番
大同工機株式会社
290人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
■鋳物製のねじ込み接続モデル、鋳鉄 (FC200) 製、砲金 (BC) 製 ■コンパクトボディで経済的
6種類の品番
大同工機株式会社
350人以上が見ています
最新の閲覧: 12時間前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスを個別に取付けたモデル ・可視径が大きく、液体の流れる状況がよく見える ・保温、保冷を要する配管ラインに最適 ・炭素鋼、ステンレス鋼の他...
8種類の品番

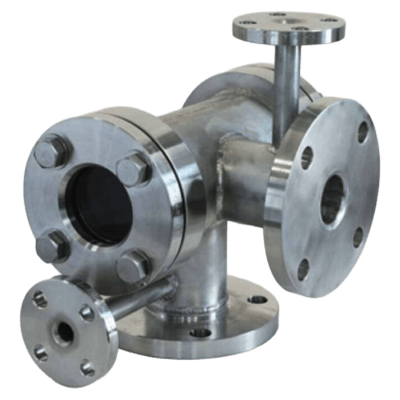

大同工機株式会社
220人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・クロス式モデルのジャケットタイプ ・液体の加熱、冷却に使用 ・炭素鋼、ステンレス鋼の他に特殊材質の製作可能
4種類の品番
大同工機株式会社
320人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスをボルトで一緒に取り付けるコンパクトなモデル ・大きな可視径で軽量、経済的 ・炭素鋼、ステンレス鋼の他に特殊材質の製作可能
8種類の品番
大同工機株式会社
350人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスをボルトで一緒に取り付けるコンパクトなモデル ・耐蝕、耐薬品に優れた樹脂製品モデル ・硬質塩ビ (PVC) ・耐熱硬質塩ビ (HT-PVC) ・塩ビ...
4種類の品番
大同工機株式会社
300人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスを個別に取付けたモデル ・モデル:Cをコンパクトにしたタイプ ・保温、保冷を要する配管ラインに最適 ・炭素鋼、ステンレス鋼の他に特殊材質...
10種類の品番
大同工機株式会社
290人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・クロス管を用いたモデル (流体抵抗が少ない・内部の液体残留が少ない) ・本体部材質:炭素鋼 (SGP、STPG) 、ステンレス鋼 ・内面に耐蝕用の各種ライニン...
4種類の品番
大同工機株式会社
350人以上が見ています
最新の閲覧: 12分前
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間
・両側のガラスをボルトで一緒に取り付けるコンパクトなモデル ・可視部が大きい、捻じ込み接続モデル (差し込み溶接タイプも製作可能) ・炭素鋼 (S_S) ...
8種類の品番
大同工機株式会社
310人以上が見ています
返信のとても早い企業
100.0% 返答率
2.4時間 平均返答時間

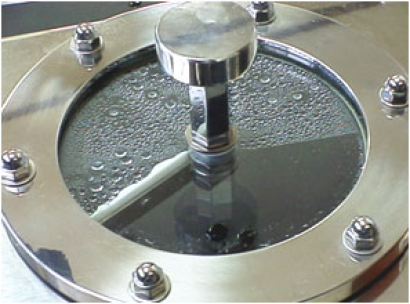

・ワイパー付タイプで可視部が大きい ・ガラスの内面に付着する水滴、水垢/水藻、油や粉に最適
