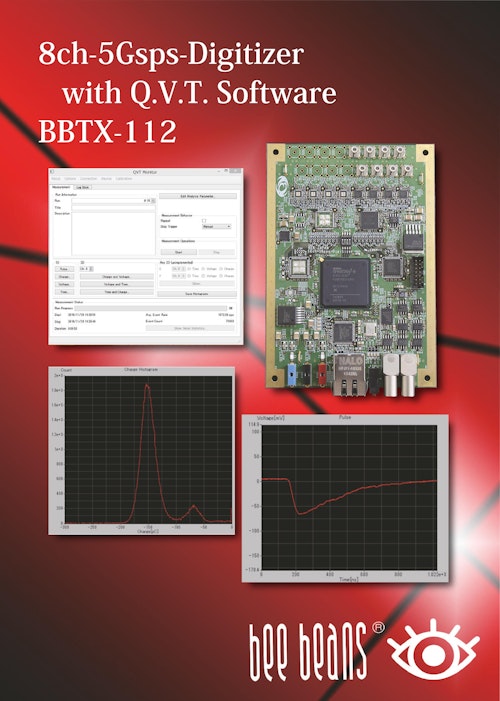

8ch-5Gsps-Digitizer BBTX-112
製品個別カタログ
カタログ紹介
8ch-5Gsps-Digitizerは、SMBコネクタより入力された8チャネルのアナログ信号を高速でアナログリングメモリに書き込みます。
アナログメモリへの書き込み速度は1Gsps,2Gsps,3.33Gsps,5Gspsが選択可能です。
本製品には制御用ソフトウェアに加え、放射線物理実験で求められる電荷（Q）電圧（V)時間（T）の測定及び可視化のソフトウェアが付属します。
ハードウェア仕様
・8chアナログ入力 ：SMBコネクタ（-62 mV～+198 mV, 50Ω終端時換算入力範囲: ±125mV）
・サンプリングレート：1Gsps,2Gsps,3.33Gsps,5Gsps
・トリガ入力 ：LEMOコネクタ（2ch）※FastNIMレベル
・Ethernet：RJ45コネクタ（1ch）※1000BASE-T
・電源：±3.3V±5% , 1.1A/0.3A(typ)
ソフトウェア仕様
Q.V.T.Software
・測定したイベントデータとパラメータをセットで保存
・ヒストグラムと生成したパラメータをセットで保存
・電荷、電圧、時間の1次元ヒストグラム
・電荷、電圧、時間の内2パラメータの2次元ヒストグラム
・測定中データの波形表示プログラム
※仕様は予告なく変更されます
※本基板は高エネルギー加速器研究機構のライセンス供与を受けて製作されています。
※本製品の保証期間はご購入後1年間です。
アナログメモリへの書き込み速度は1Gsps,2Gsps,3.33Gsps,5Gspsが選択可能です。
本製品には制御用ソフトウェアに加え、放射線物理実験で求められる電荷（Q）電圧（V)時間（T）の測定及び可視化のソフトウェアが付属します。
ハードウェア仕様
・8chアナログ入力 ：SMBコネクタ（-62 mV～+198 mV, 50Ω終端時換算入力範囲: ±125mV）
・サンプリングレート：1Gsps,2Gsps,3.33Gsps,5Gsps
・トリガ入力 ：LEMOコネクタ（2ch）※FastNIMレベル
・Ethernet：RJ45コネクタ（1ch）※1000BASE-T
・電源：±3.3V±5% , 1.1A/0.3A(typ)
ソフトウェア仕様
Q.V.T.Software
・測定したイベントデータとパラメータをセットで保存
・ヒストグラムと生成したパラメータをセットで保存
・電荷、電圧、時間の1次元ヒストグラム
・電荷、電圧、時間の内2パラメータの2次元ヒストグラム
・測定中データの波形表示プログラム
※仕様は予告なく変更されます
※本基板は高エネルギー加速器研究機構のライセンス供与を受けて製作されています。
※本製品の保証期間はご購入後1年間です。
